24베이 탈장 하드 NAS 후기

내용:

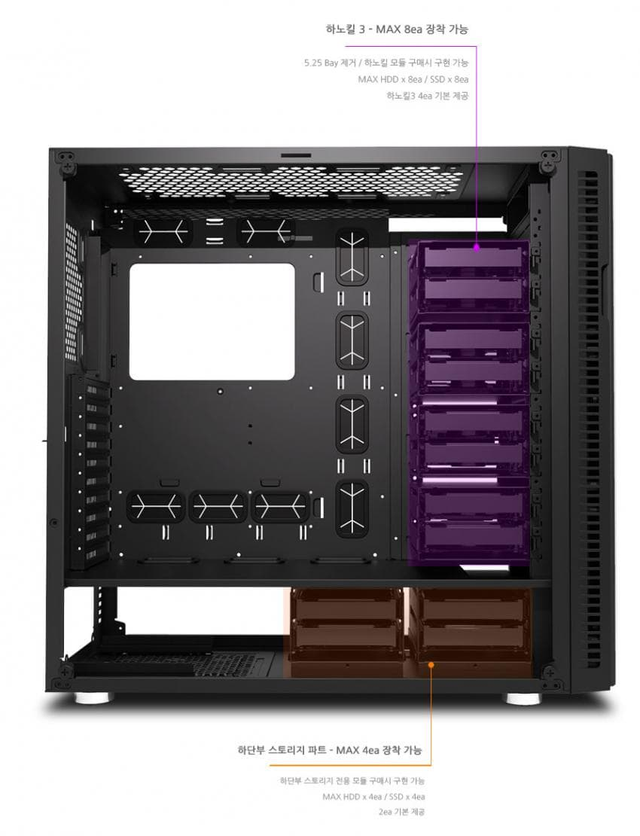

기존에 12베이 달려있는 빅타워에 외장하드 주렁주렁 달아썼는데

SFF로 넘어오니까 하드를 어찌할 방법이 안나오는거임

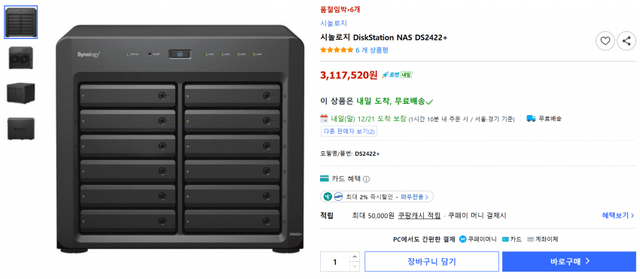

그래서 NAS중에서 평이 좋은 시놀로지를 보니까 가격이 개좆이고..

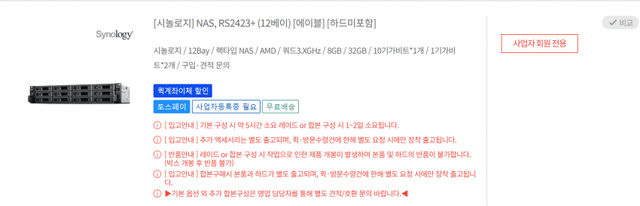

랙타입은 아예 가격도 오픈안되어있길래

자작 NAS로 방향을 돌렸음

처음엔 자작나스 OS를 헤놀로지로 하고

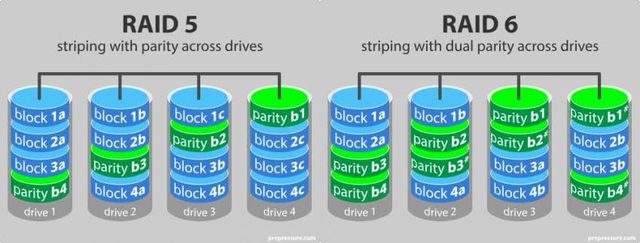

SHR-1(RAID 5), SHR-2 (RAID 6)을 고려했었는데

이게 맹점이 A라는 데이터가 있으면

1번 하드에 A1

2번 하드에 A2

3번 하드에 A3

이런식으로 데이터를 쪼개서 저장하는 방식이더라고

1) 데이터에 접근하기 위해선 모든 하드디스크를 잠에서 깨워야하므로 전력소모가 상당하고

2) SHR-1은 패리티 1개, SHR-2는 패리티 2개인데, 이게 패리티 갯수만큼 하드디스크가 고장나도 복구가 가능함

그런데 패리티 갯수를 초과하여 하드디스크가 뻑갈 경우 모든 데이터에 접근이 불가능하다는 점임

3) 그리고 24베이를 헤놀로지로 돌리는건 리스크가 너무 크다는 이야기도 있어서

이런 리스크를 지기 싫어서 찾아보니까 UNRAID라는거도 있더라

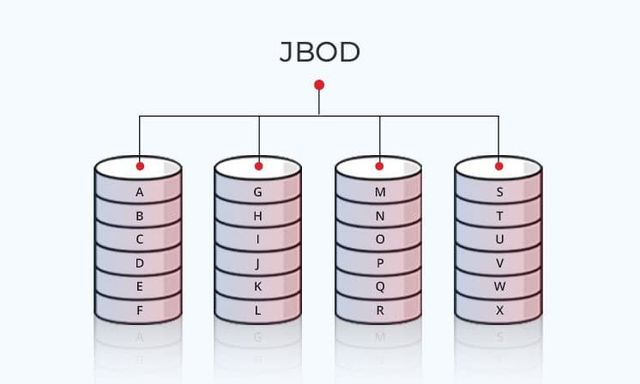

UNRAID는 JBOD 구조에 패리티가 붙어있는 방식이라

1) A 데이터에 접근하기 위해선 하드디스크 1만 절전모드에서 해제하면 되고

2) 만약에 패리티 2개보다 더 많은 수의 하드디스크가 뻑나더라도, 나머지 하드디스크에 있는 데이터엔 접근 가능하단 장점이 있음

대신 RAID-5, RAID-6처럼 빠른 하드디스크 읽기는 불가능하고

하드디스크 1개의 읽기 속도 (150MB/s) 정도만 나온다는게 단점임

언레이드 라이프타임으로 OS는 선택했으니 다음은 깡통을 선택할 차례

어차피 나스 용도로 굴릴거라 게임할일은 없으니

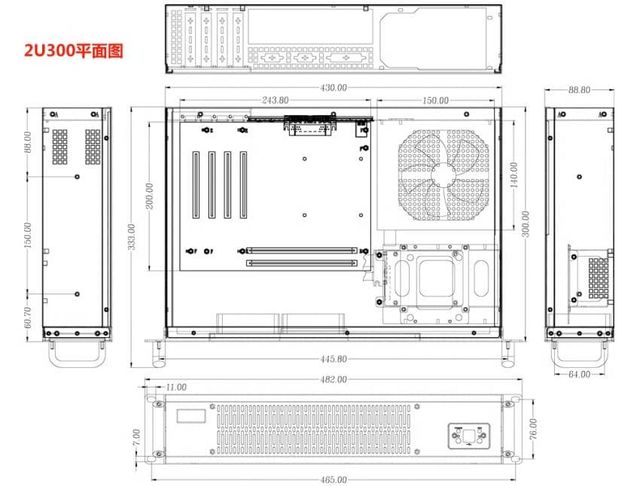

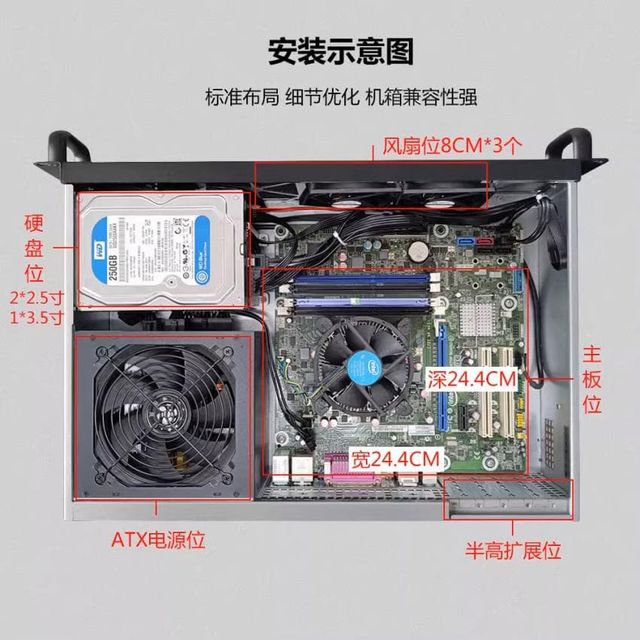

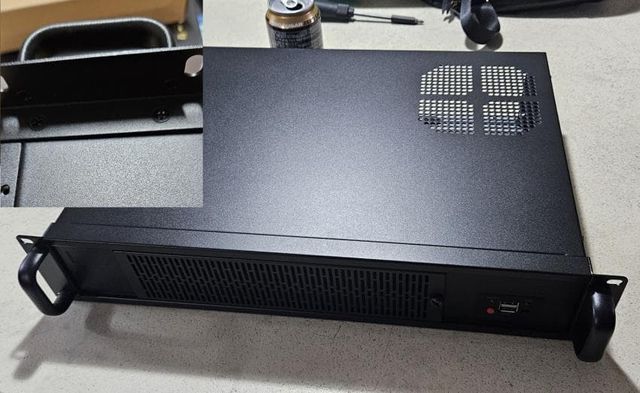

내장그래픽으로 굴릴 깡통으로 이게 적절해보이더라

리터수는 11리터 언저리

서버용으로 나온거다보니 귀가 달려있는데

왼쪽 위 사진 보면 알겠지만 나사로 풀 수 있음

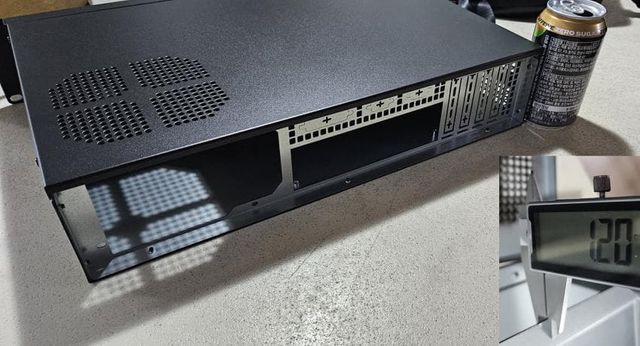

깡통 철판 두께는 1.2mm 정도 나오는듯

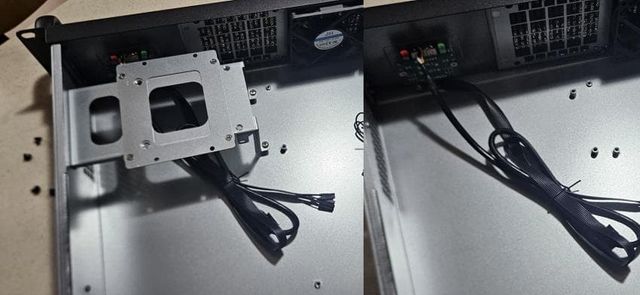

안쪽에 3.5인치/2.5인치 하드 장착공간이 작게 있는데 쓸일 없어서 탈착해버림

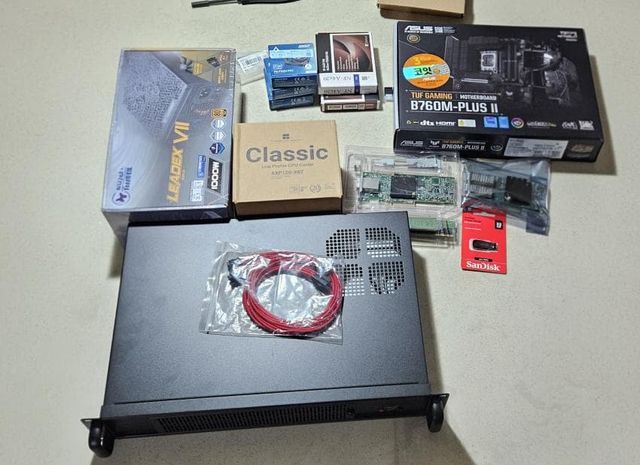

스펙은 아래와 같음

CPU : 인텔 i5 12400 벌크

RAM : 삼성 DDR5 32GB

M/B : ASUS TUF B760M-PLUS II

쿨러 : 써멀라이트 AXP12-X67

HBA : LSI 9300-8e

LAN : Mellanox MCX4121A-ACAT 10G/25G

깡통 : 瑞垚工控 2U300 PRO

파워 : LEADEX VII 1000W GOLD

원래 처음엔 헤놀로지 트랜스코딩 그런거 고려해서 조금 고사양으로 했었는데

OS를 언레이드로 갈아엎어서 괜히 고사양으로 한 느낌

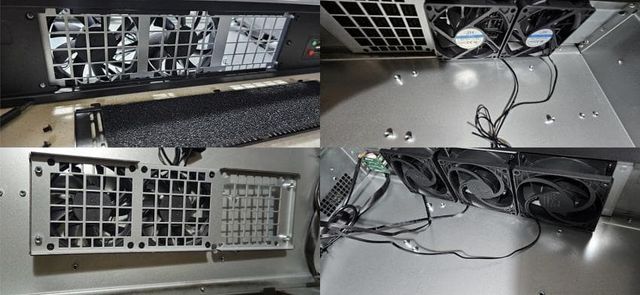

이 깡통은 시스템팬을 제거하려면 앞쪽에서 나사를 제거해야함

뭔 이상한거 붙어있길래 제거하고 아틱 P8 PWM-PST로 변경함

위에 스펙에서도 언급했듯이

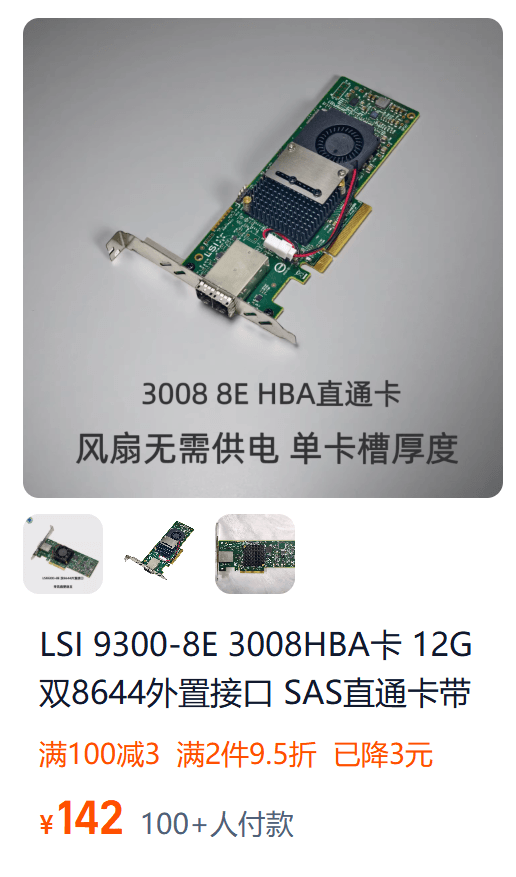

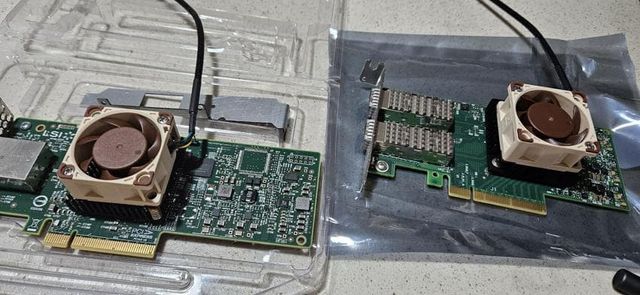

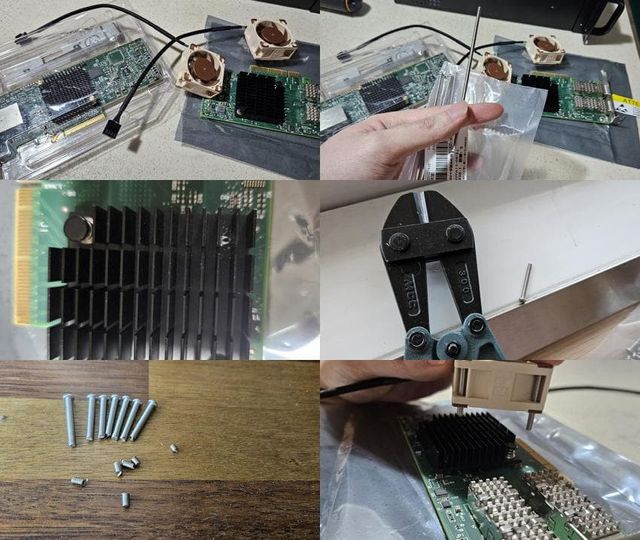

랜카드는 멜라녹스 10G, HBA는 LSI-9300을 선택했는데

이게 서버에서 사용하는거다보니 일반 PC에서 사용할때는 쿨링팬을 별도로 달아줘야함

근데 방열판 위에 M4 나사로 고정시키려고 보니까

주문할떄 길이 실수해서 ㅅㅂ 너무 긴거임

볼트 커터로 짤랐다

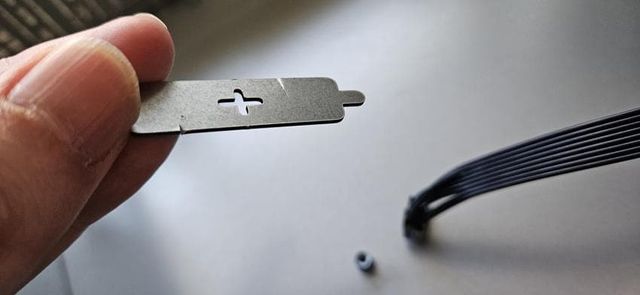

근데 몸 비틀고나니까 이런 더 좋은게 나와있더라

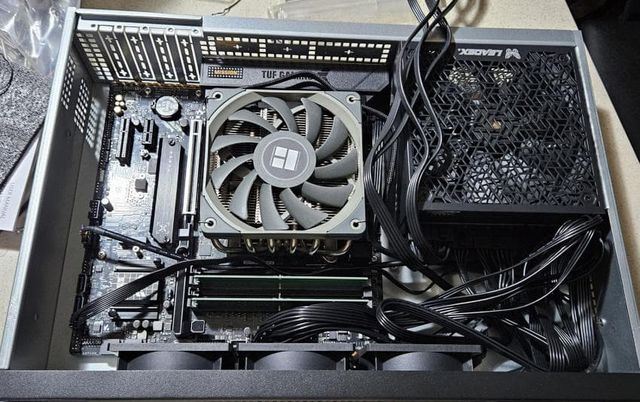

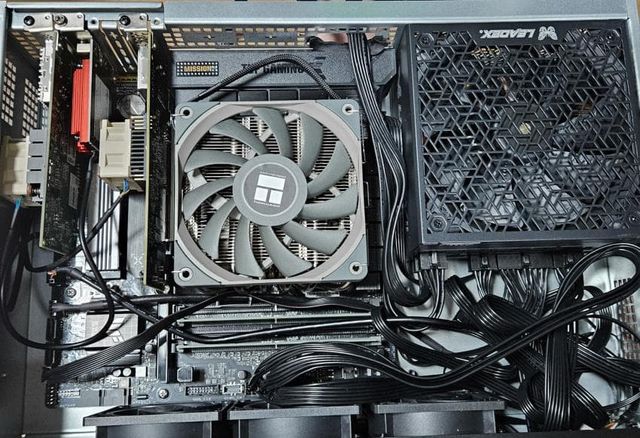

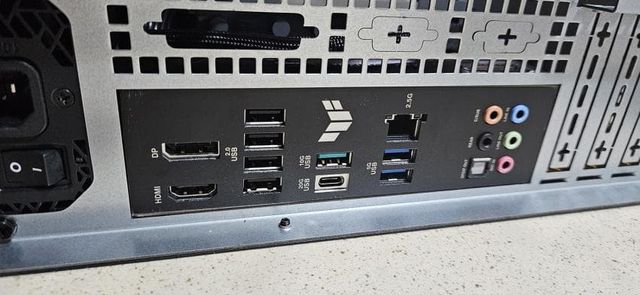

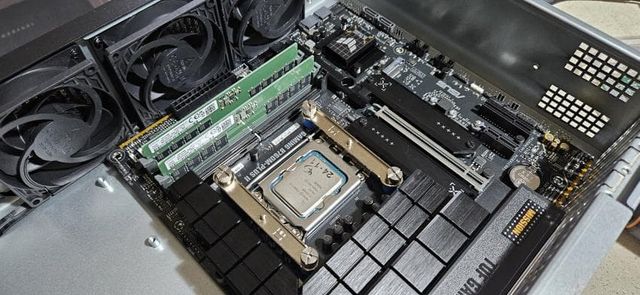

엄보드 장착하니까 시스템팬 바로 코앞임

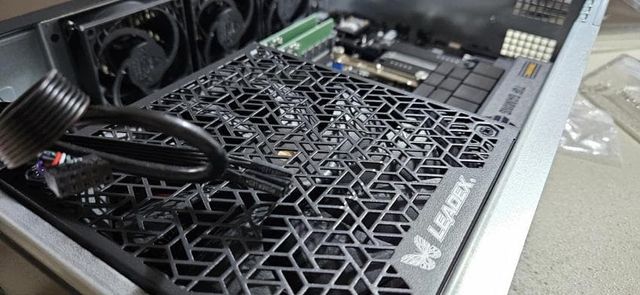

빅파워도 딱댐으로 들어감

파워 숨구멍 없었으면 큰일났을뻔

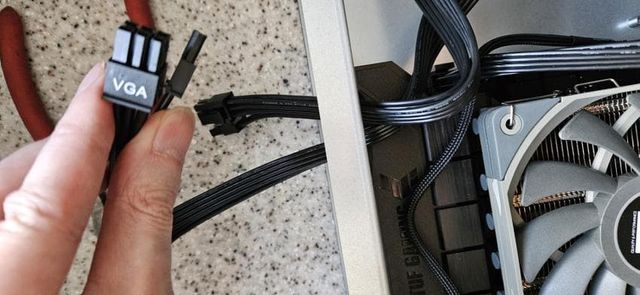

외장 글카는 안쓸거라고 했는데 PCIE 파워선을 깡통 밖으로 빼야함

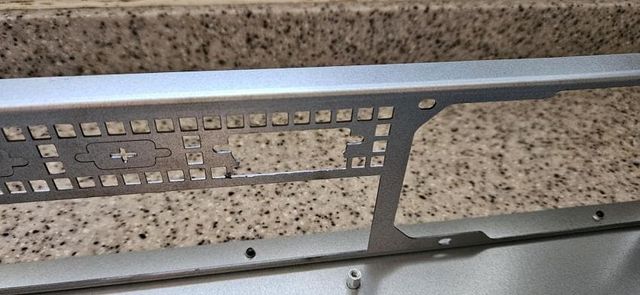

근데... 저 구멍으로는 너무 좁아서 PCIE 케이블이 밖으로 못 빠져나오더라고


잘라야하는데 집에서 니퍼나 줄로 하기엔 너무 두꺼워서 각이 안섬..

인근 선반집가서 잘라달라고 해서 겨우 자르고 옴

깡통은 다 조립했다

근데 나스만든다면서 왜 하드도 안달고 PCIE 전원선을 왜 뺐는지 궁금할거임

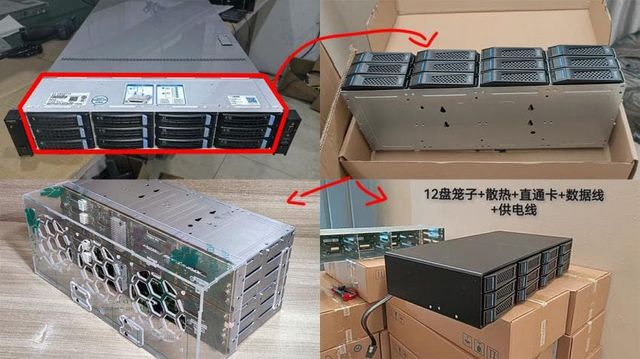

INSPUR SA5212M4라는 스토리지서버에서 빨간색 부분만 뜯어내면

10리터 언저리의 하드 베이만 남음

그걸 가공해서 파는 타오바오 업자들이 있는게 이게 장점이

일단 서버에서 뜯어낸거다보니

신뢰성은 싸구려 DAS, 외장하드보다 훨씬 낫다는 점이고

백플레인이 장착되어있어서 샤시끼리 케이블을 연결하면

HBA 카드 단 한개로도 하드디스크 수백개를 연결할 수 있다는거임

메인보드 SATA 포트 모자라서 몸 비틀 필요도 없이 케이블 한개 딸각하면 돈 여유되는데로 확장 가능함

기존에 쓰던 하드는 다 팔아치우고

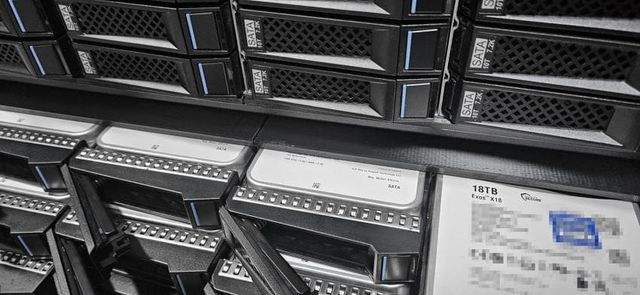

원기옥 모아서 퐁퐁하드 18테라 장착 왈료

JIAPAN에서 파는 SA5212M4 개조샤시는

전원공급방식이 3가지인가 있음

1) 별도 전원장치

2) IDE 4핀 (파워 5V단에서 쏴주는 출력이 모자랄 수 있다고 판매자도 비추함)
3) PCIE (판매자가 권장함)

그래서 아까 몸 비틀어서 PCIE 전원을 빼서 여기 연결하려고 한거임

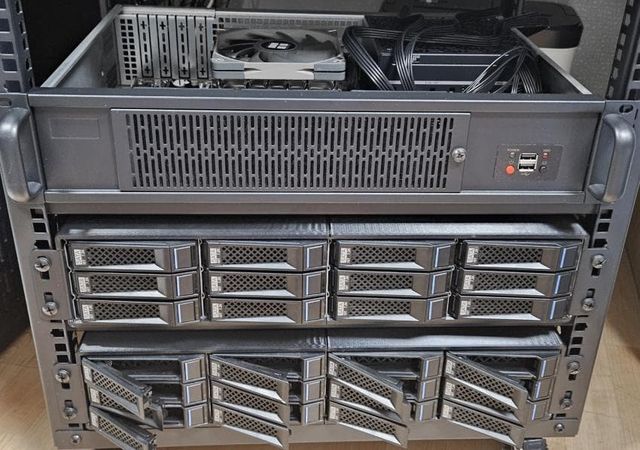

타오바오에서 산 쓰레기들로 조립 왈료한 모습

CPU : 인텔 i5 12400 벌크

RAM : 삼성 DDR5 32GB

M/B : ASUS TUF B760M-PLUS II

쿨러 : 써멀라이트 AXP12-X67

HBA : LSI 9300-8e

LAN : Mellanox MCX4121A-ACAT 10G/25G

깡통 : 瑞垚工控 2U300 PRO

파워 : LEADEX VII 1000W GOLD

하드 : JIAPAN 12베이 하드 확장 인클로저 X 2

랙 : 诺达通信设备 12U-400mm 오픈랙

내년에 업그레이드할 예정은 아래와 같음

1) 싹 갈아엎기

지금 구성은

멜라녹스 랜카드로 10G를 구성하고, HBA 카드로 하드디스크와 연결하는 구조인데

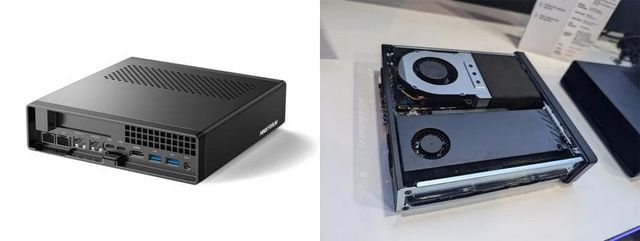

JIAPAN에서 새로 나온 24베이 + 미니스포럼 MS-01/A2 로 갈아 엎을거임

1) 일단 기존에 짜치던 3D 프린팅 껍데기에서 금속 샤시로 바뀌기도 했고

2) 보다싶이 USB4 / 썬더볼트로 직결하게 되면 굳이 HBA 카드를 장착할 필요가 없어지게 됨

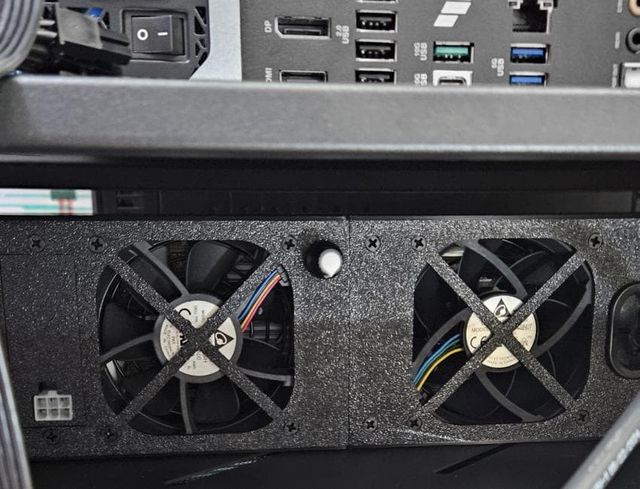

3) 그리고 저거는 전원장치가 안에 내장되어 있어서, PCIE 전원 케이블 밖으로 탈장하는 기행을 안부려도 됨

4) 미니스포럼 MS-01, MS-A2같은거로 갈아타면 10G랜이 내장되어 있어서 굳이 랜카드도 별도 장착할 필요 없음

2) 일부만 갈아엎기

내년에 자금이 후달리면 걍 기존 구성에서 일부만 바꾸는 방법도 고민중

지금 전력소모가

아이들 기준 100w
하드 1~2개 돌아갈 때 110w
하드 24개 다 돌아갈 때 200w 가까이 찍히는데

언레이드 특성상 하드가 다 돌아갈 일은 없다고 해도

1~2개 사용 기준으로 110w를 1년내내 틀기엔 좀 쉽지 않음

LSI 9300-8e가 아이들 전력 소모가 11w인데 LSI 9500-8e로 갈아타면 4w로 줄어든다고 함

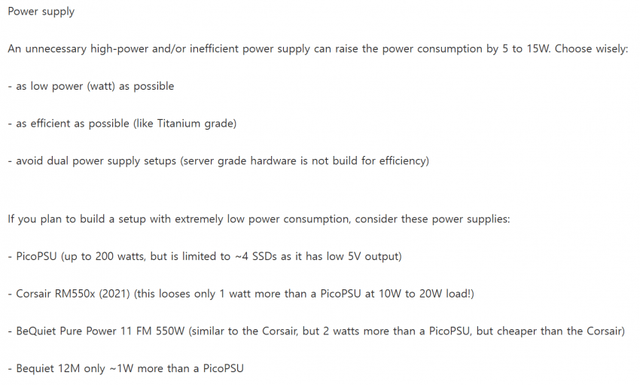

그리고 언레이드 포럼을 보니까 쓰잘때기 없이 1000와트 파워로 하면 낮은 부하 구간 (100w~200w)에서 효율이 개박살나니까

적당한 파워로 갈아타면 실사용구간에서 전력 소모가 크게 줄어들거라 해서 파워도 교체 고민중

아무튼 시놀로지 24베이로 맞췄으면 600 ~ 1000만원 이상 깨졌을거를

11리터 언저리 자작 NAS를 슾으로 싸게 맞춰서 나름 만족함
