LCD with frame으로 화면 깨진 바형 갤럭시 수리하기

내용:

* LCD를 나눔해준 갤붕이에게 감사의 말씀을 전함.

<준비물>

- 화면이 깨진 갤럭시

- LCD/OLED with frame

- 드라이버 세트

- 스마트폰 수리용 양면테이프, B-7000 접착제

- 흡착컵

- 납 주걱, 헤라, 피크

- 발열 기능이 있는 드라이기, 열풍기

- 새 배터리 또는 무수알코올, 바늘이 큰 주사기, 플라스틱 카드

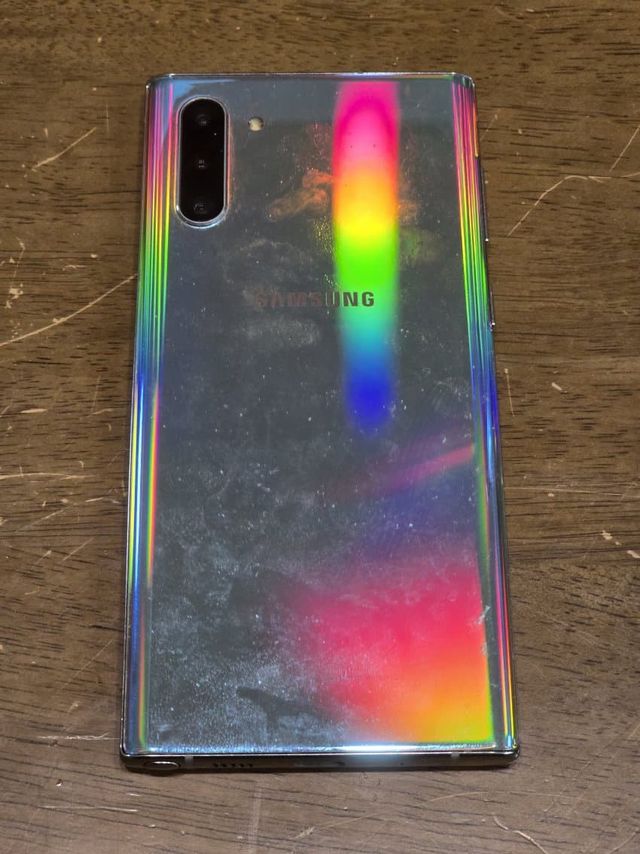

깨진 디스플레이를 수리하기 위해 먼저 후면 커버를 분리해야 한다.

열풍기나 드라이기로 후면 커버를 가열하여

흡착컵과 피크를 이용해 이렇게 뜯어준다

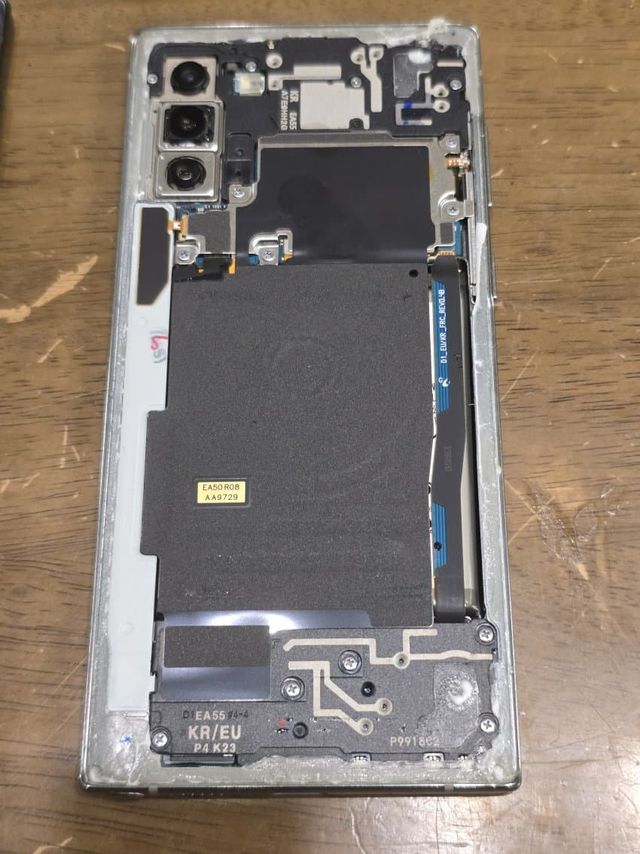

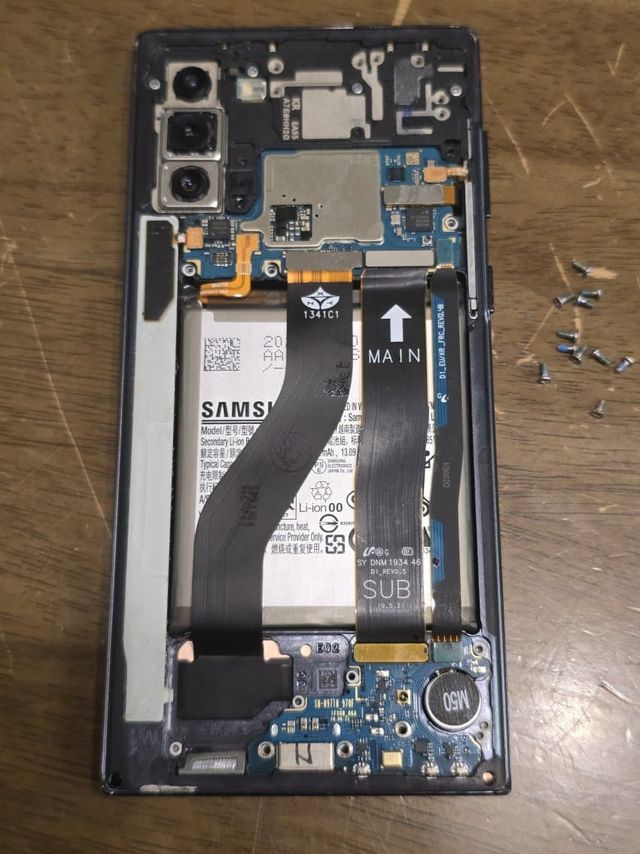

후면 커버를 분리한 모습

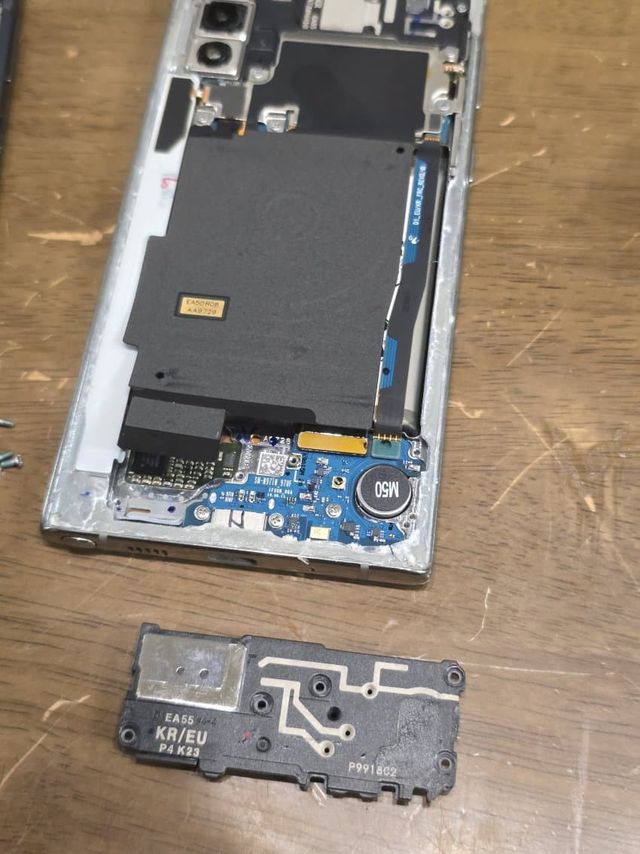

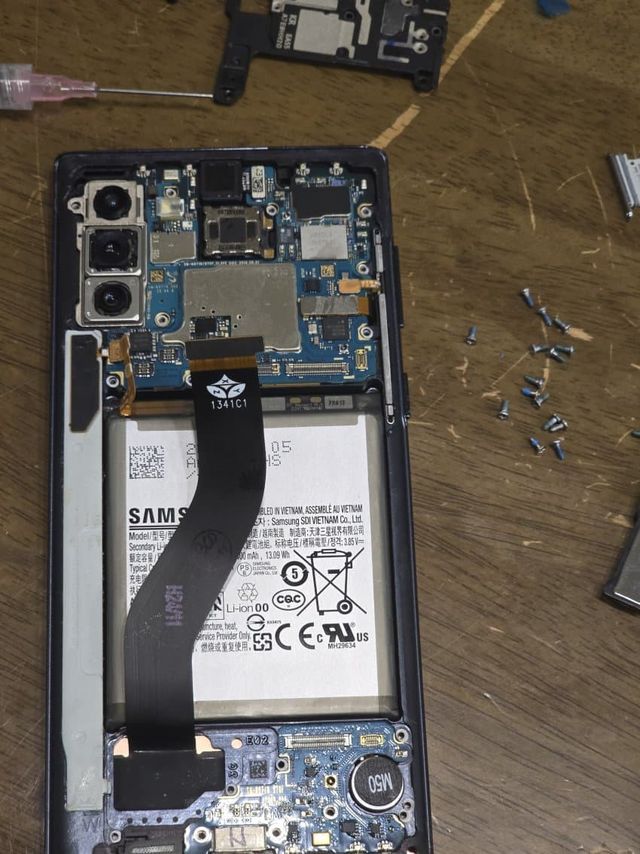

하단 스피커 모듈 분리

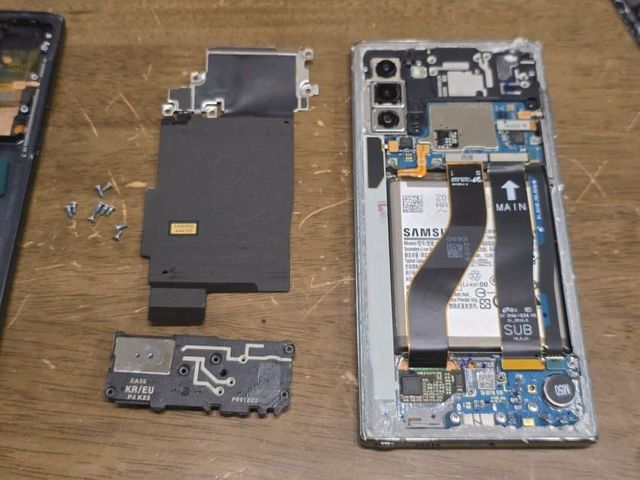

무선 충전 모듈, 상단 스피커 모듈 분리

각종 케이블 탈거

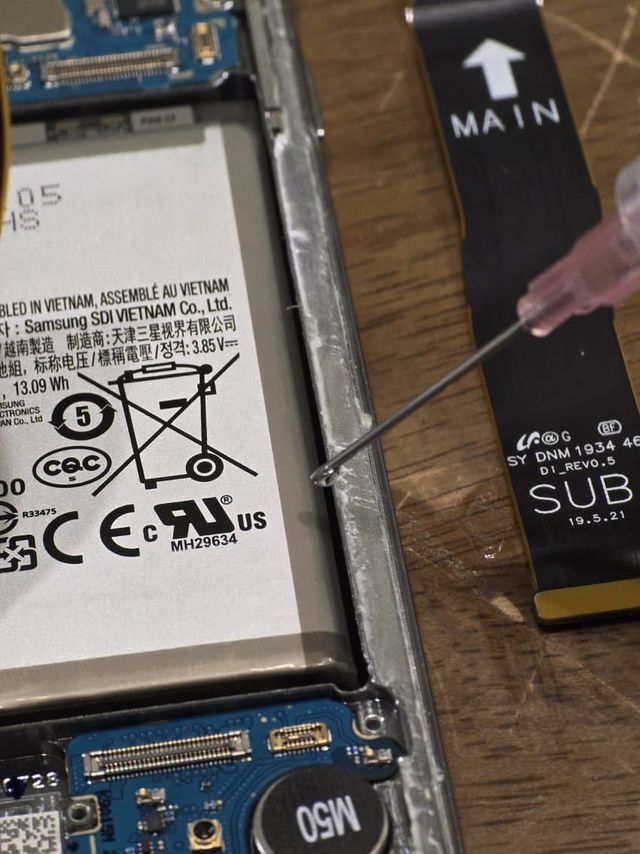

알콜로 배터리 접착제를 녹여준다

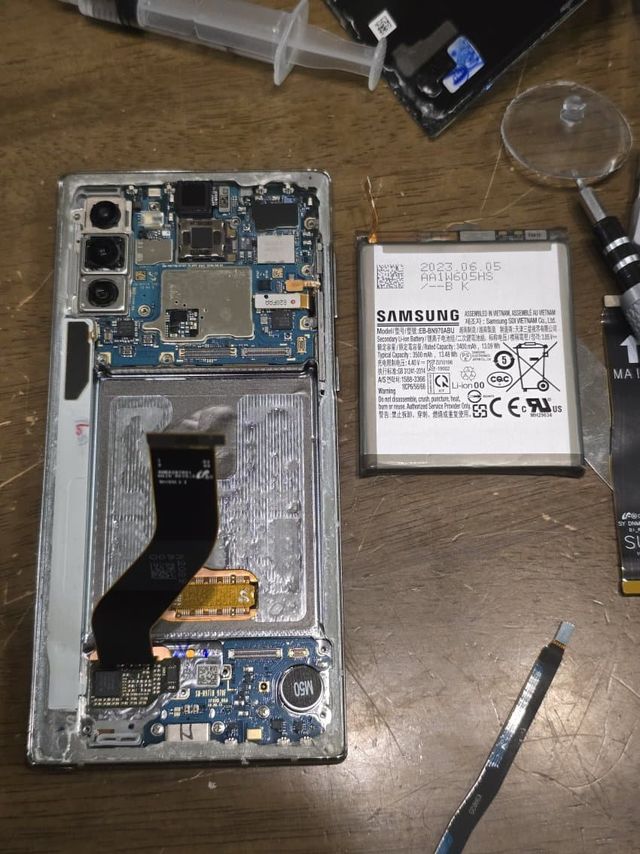

셀에 변형이 생기지 않도록 조심히 배터리를 분리한다

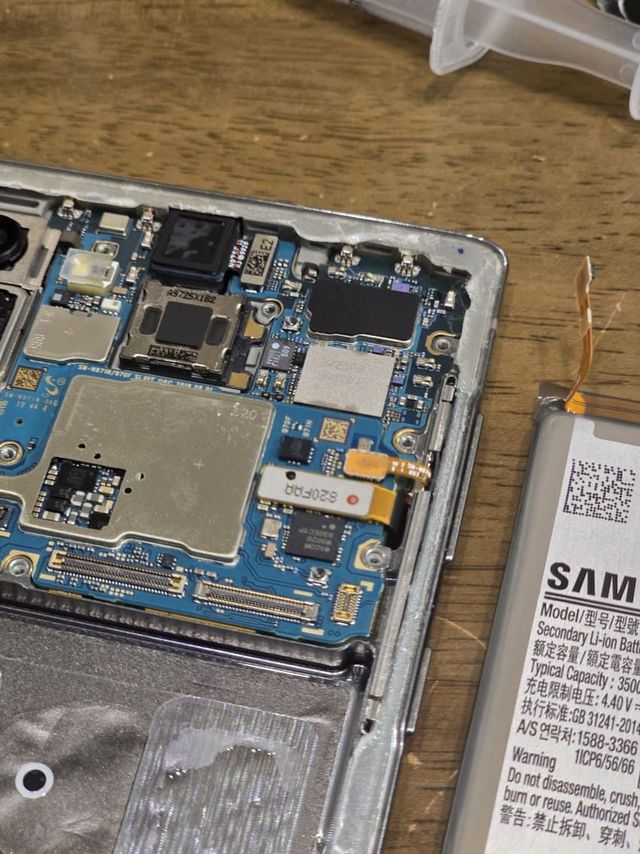

남은 커넥터나 나사가 있는지 확인한다

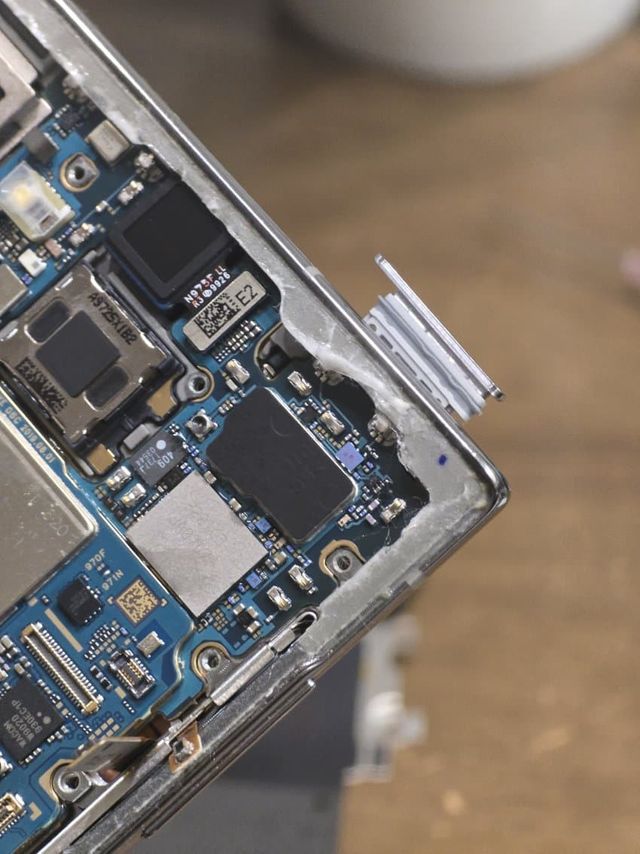

메인보드를 탈거하기 전 sim 트레이를 제거해야 한다

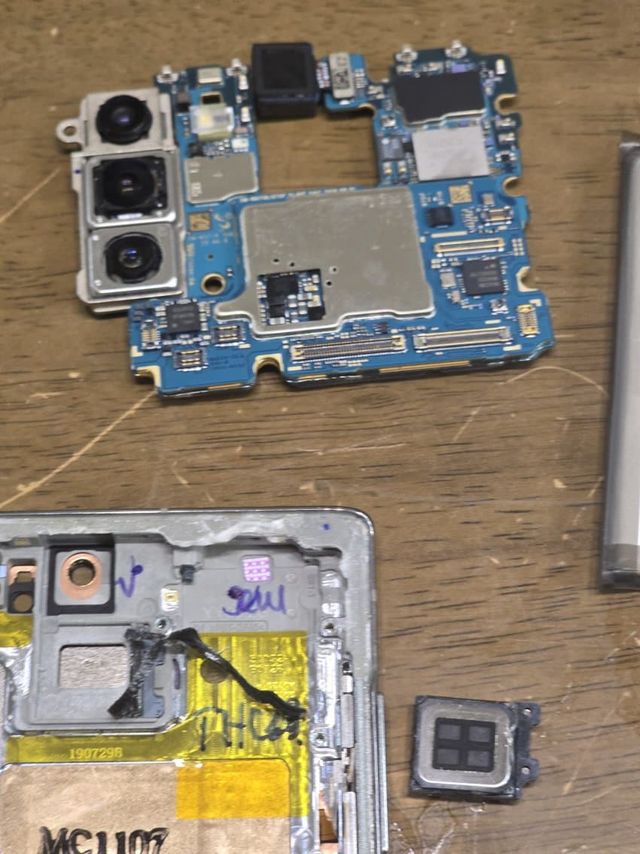

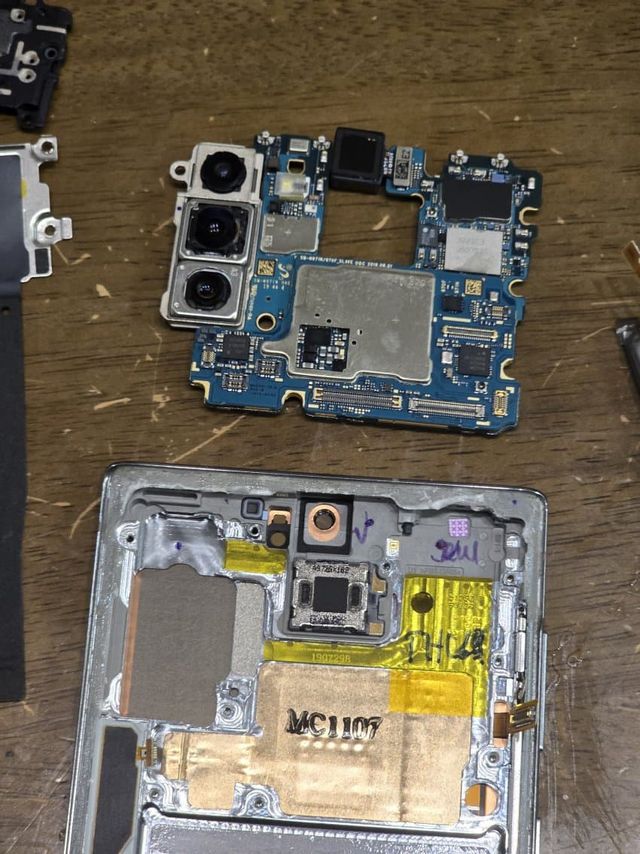

메인보드가 분리된 모습

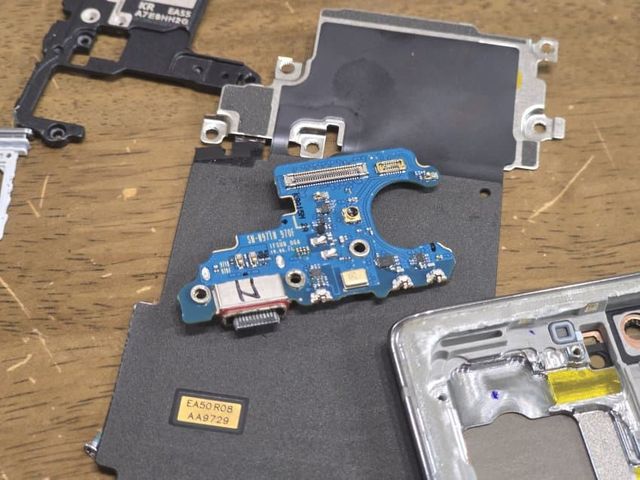

충전단자, 진동 모터, 각종 센서 등 이식해야 하는 것을 전부 분리해준다.

분해는 조립의 역순(가급적 배터리는 새 것을 구매하여 사용하는 것이 좋다)

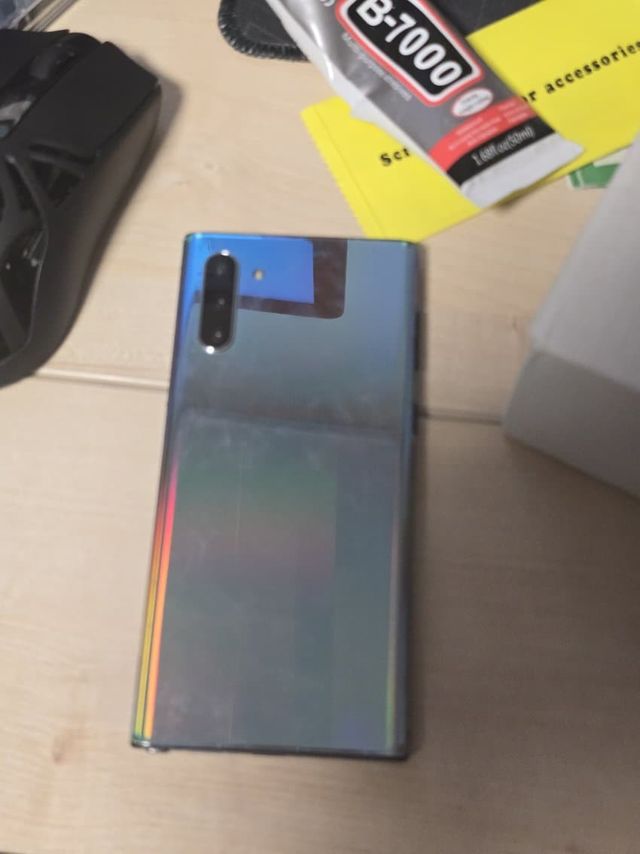

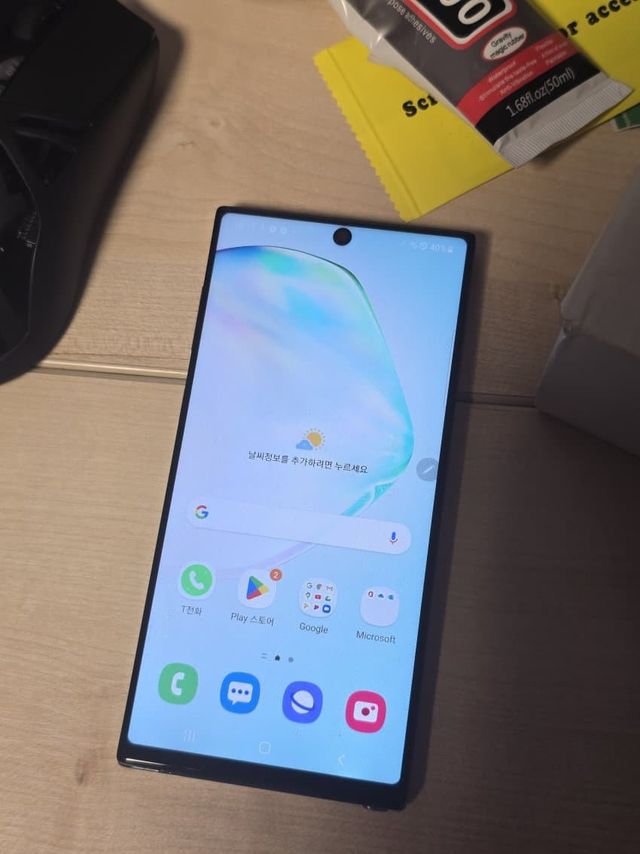

마저 조립하고 전원을 켜보면 잘 작동되는 것을 알 수 있다

(사실 초기화가 안된 상태라서 frp락을 푸는 과정이 있었음)

바형 갤럭시는 노트10 이후로 다 비슷하니까 본문처럼 수리하면 된다
