커스텀 트랙볼 하나 더만들어씀

내용:



트랙볼 몇명 안쓰긴 해도 마갤에 그래도 가끔 몇몇 쓰는거 같아서 글올리러 옴

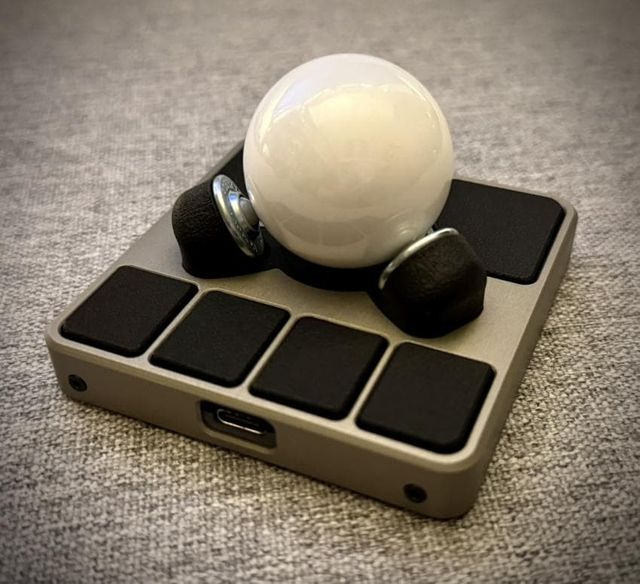

예전에 이거 쓴 사람인디 같은 ploopy adept pcb기반으로 얇은버전으로 만듦

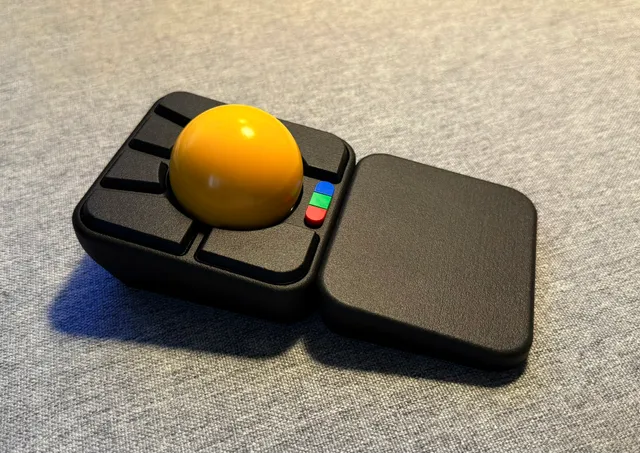

기존에 쓰던건 다 좋은데 센서가 바닥에 있다보니 높이가 너무 높아져서 팜레스트가 필수임

팜레가 몬가 애매하고 책상 자리차지도 하고 그래서 팜레 없이 써보고싶어서 시작함

전체적인 사이즈는 pcb크기에서 크게 다르지 않을정도로 작음

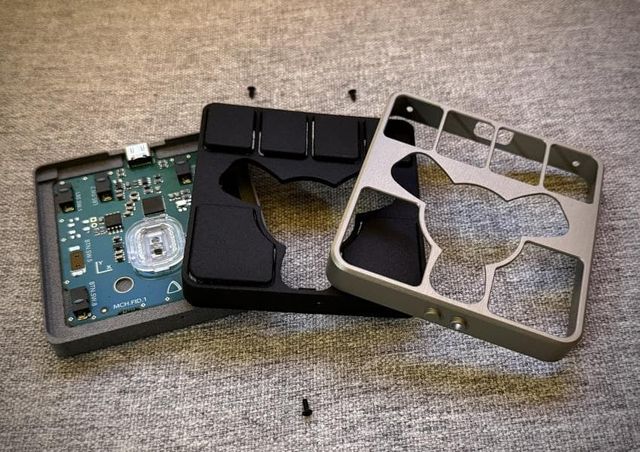

구조는 오히려 이전보다 간?단하고 3개를 전부 합쳐서 나사로 결합하면 끝

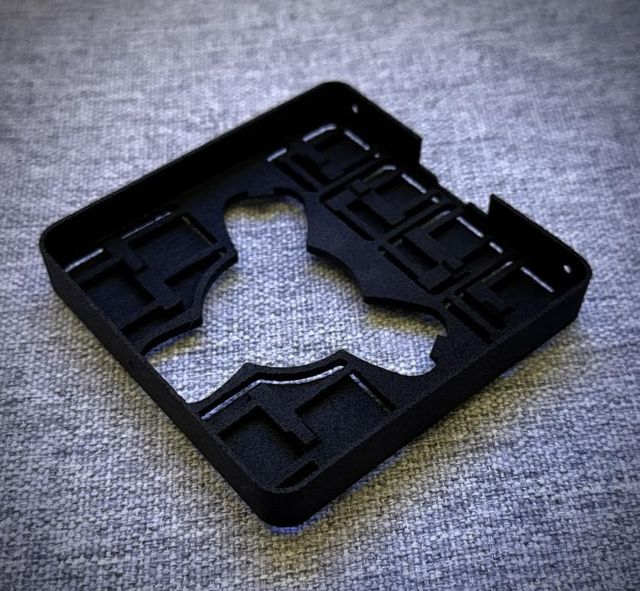

전과 비슷한 방식의 버튼 스프링구조

mjf nylon pa12 로 jlc3dp에서 뽑음

프로토 한번뽑고 버튼 키압 너무 높아서 수정하고 2트함

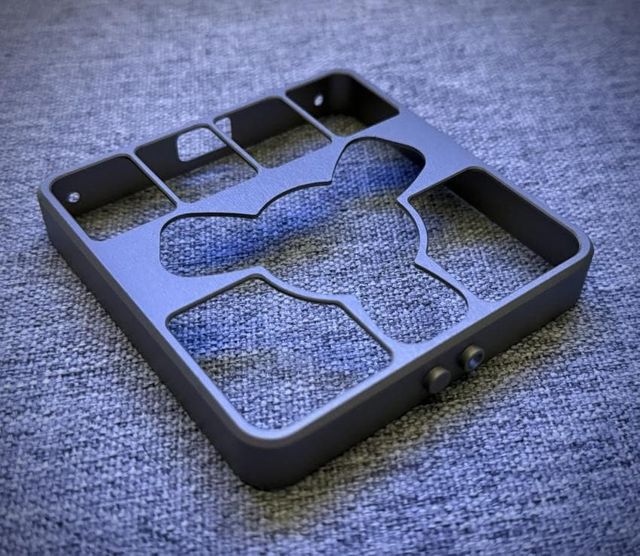

이게 메인인데 자작이지만 3dp쪼가리 과학상자 자작 느낌을 덜기 위해서 알루미늄 cnc프레임으로 상판을 만들자는 생각을 함

위에 버튼부분은 소재의 유연성으로 버튼이 작동하는거라 거긴 알루로 못만드니까 따로 프레임을 덮는 구조를 채택함

3개 다 덮고 뒤에서 나사 슥슥

사이드 공간이 없다보니 바닥에서는 나사산 뚫을곳이 없어서 측면으로 들어가게 함

이전과 같은 BTU 3개 쓰고 15인치 (38.1mm) 볼 사용

34mm짜리 지지대 버전도 있고 슬림블레이드처럼 스태틱베어링 쓰는 젠더도 있는데 난 이게 제일 잘맞더라

개인적으로 자작할때 육안으로 나사가 보이는 구조를 극혐해서 어떻게 할까 고민하다가 생각한 구조

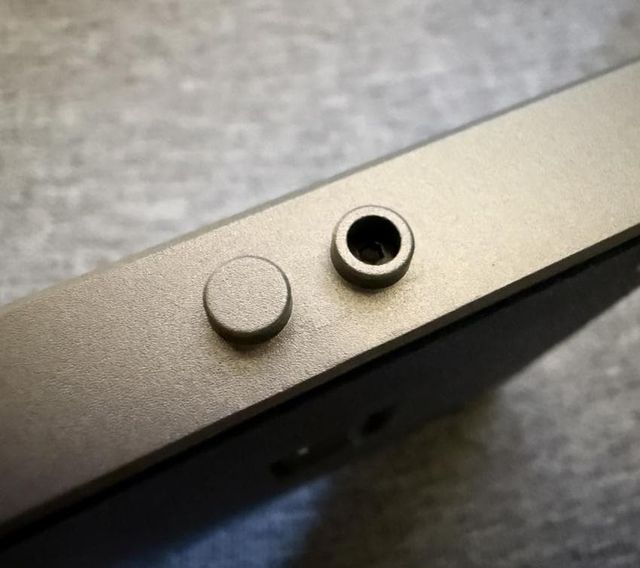

이전에 레고 끼우는것과 같은 디자인라인을 유지하면서 나사까지 숨길수 있게함

어차피 고정만 되면 되니 그냥 가운데 하나만 박음ㅋㅋ

나사 박고 레고 끼우면 안보임ㅋ

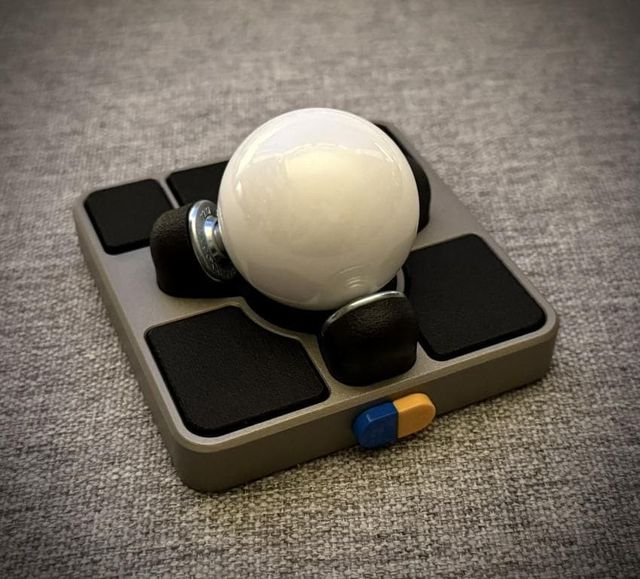

ploopy 로고 색상으로 맞춰줌

cnc프레임 덕분에 자작치고 꽤나 깔끔한 외관임

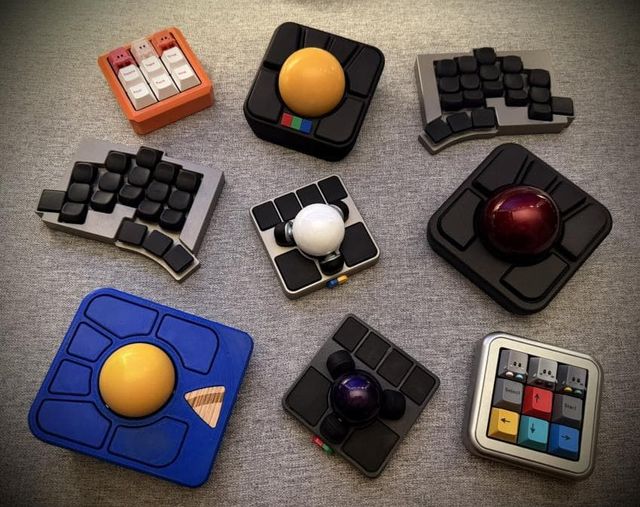

예전꺼랑 프로토 뽑은거랑 다 꺼내보니까 adept만 이만큼 모임....

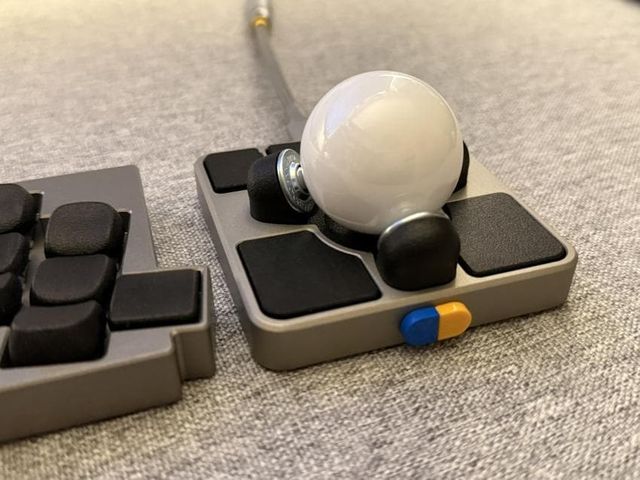

키붕이인데 평소에 좀 이상한 키보드 사용해서 저 사이즈에 세로 높이랑 두께 맞춤

저걸로 겜하는건 아니고 겜할때는 우팅에 지슈라2씀,,,

osu할때 트랙볼로 해보긴 했는데 못하겠음ㅋㅋ

트랙볼은 큰게 좋다그래서 55mm에서 38mm로 내려가면 체감이 클까 했는데 생각보다 별로 차이 안남

볼이 손가락에 닿는 면적이 넓어서 그런거 같음

아마 일반 엄지형 트랙볼처럼 절반이 매립되어 있는 형태면 불편할듯

원래 조금 써보다 불편하면 쓰던 55mm버전 쓰려고 맘편하게 진행한 프로젝트였는데 얇아지니 너무 편해서 이걸 메인으로 쓰고 큰건 구석에 유배됨ㅋㅋ

큰거는 버려두기 아까우니 다음에 기판을 무선으로 만들어서 재활용 해볼까 함

기성품 관련해서는 게임볼 프로 나오는게 엘레컴같은 모양이라 별로 안끌리고 (휴즈 너무 별로였음)

이번 켄싱턴 tb800나온거 보니까 스크롤휠이 내스타일 아니고 상단에 버튼이 너무 덕지덕지 붙음

슬림블레이드 형식으로 진화하길 바랬는데ㄲㅂ

protoarc에서 나올 em06을 좀 기대중임

사실 얜 딱봐도 adept를 걍 고대로 배낀 모양새라 내가 끌리는듯

암튼 이번것도 당연히 오픈소스

qmk 펌웨어 기능 시?연 설명

트랙볼 넘어오기 이전에 mx master3를 정말 좋아했어서 마우스에 여러가지 기능을 넣는걸 좋아함

마갤 온김에 대륙마우스 하나 사고가야지ㅋㅋ
