펜탁스 ME Super 상판 따기 (스크린 청소)

내용:

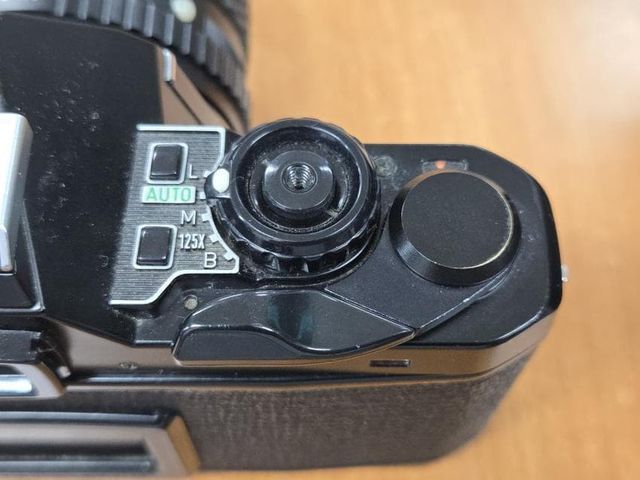

와인더 커버부터 시작

시계방향으로 돌려서 풀어준다

렌즈 분해용 고무링 또는 고무장갑 끼고 돌림 된다

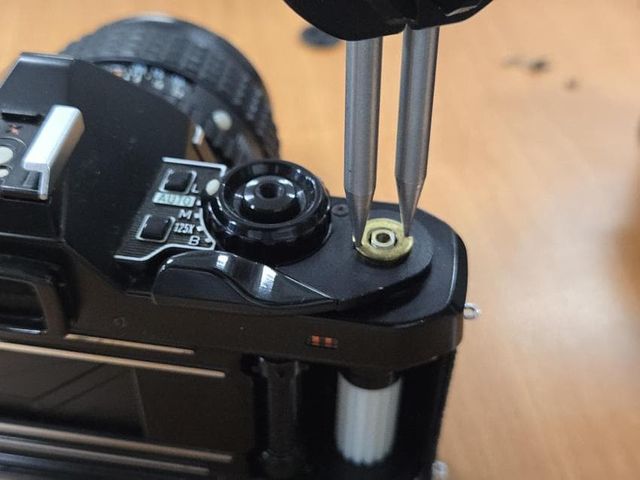

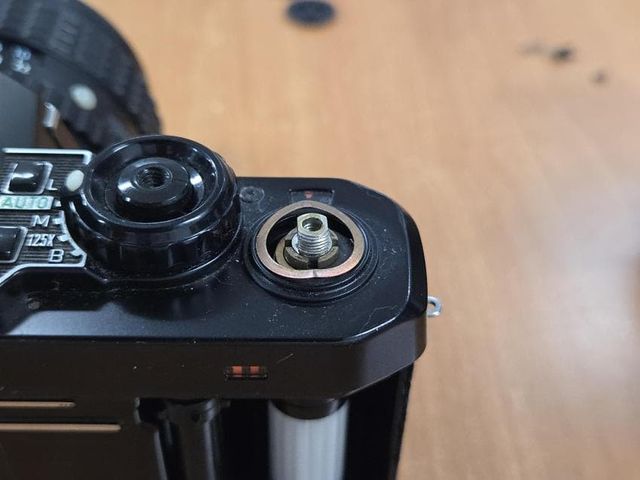

게눈렌치로 너트 풀어 주면 와인더 뺄 수 있음

링스프링 챙겨 둬라

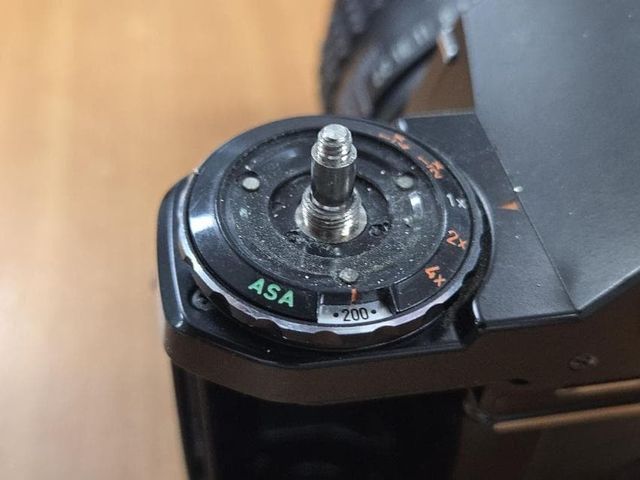

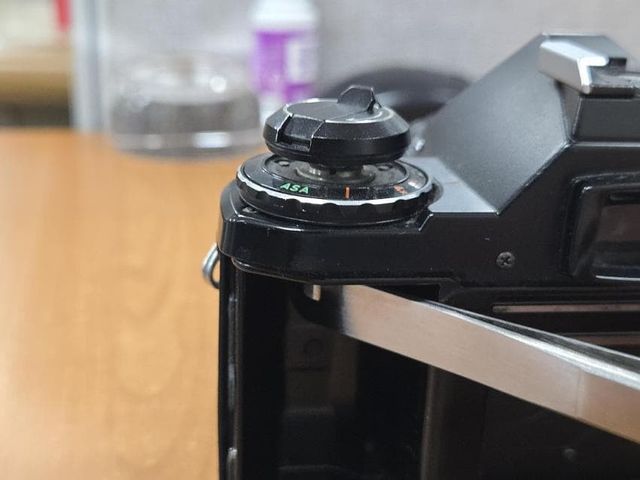

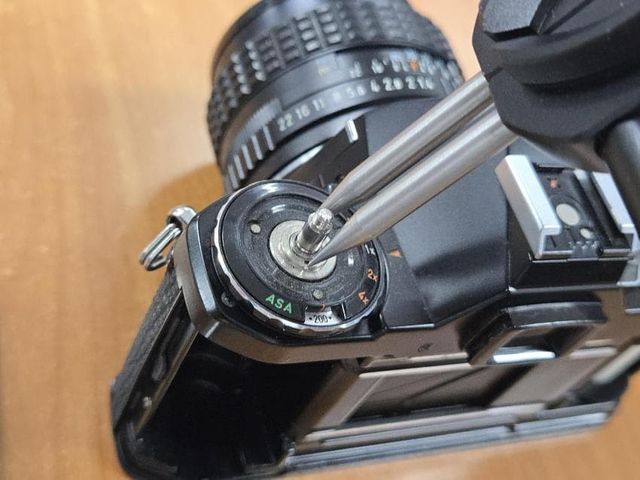

리와인더 밑에 저렇게 끼우고 반시계방향으로 돌리면 손잡이 분해 가능

게눈 렌치로 너트 조지고

그냥 손으로 쏙 뽑으면 됨

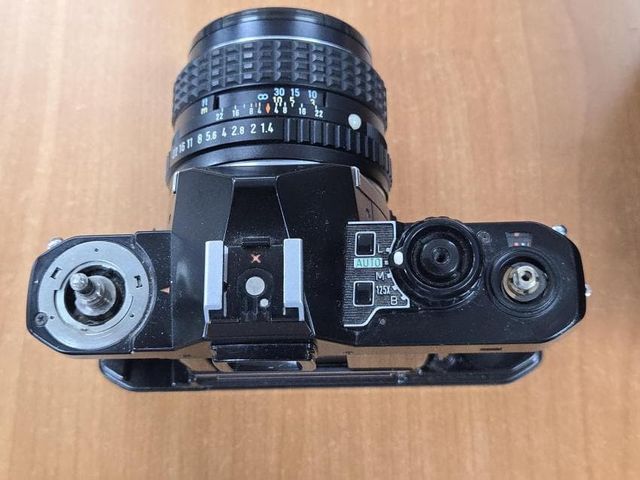

볼트 6개 풀어 준다 볼트는.. 상판에 바로 보이는 맨 왼쪽과 리와인더쪽 한 개와 셔터버튼쪽 한 개

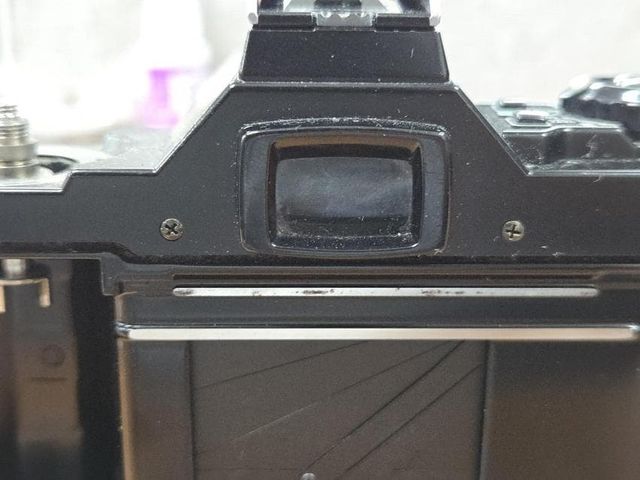

뷰파쪽 두개

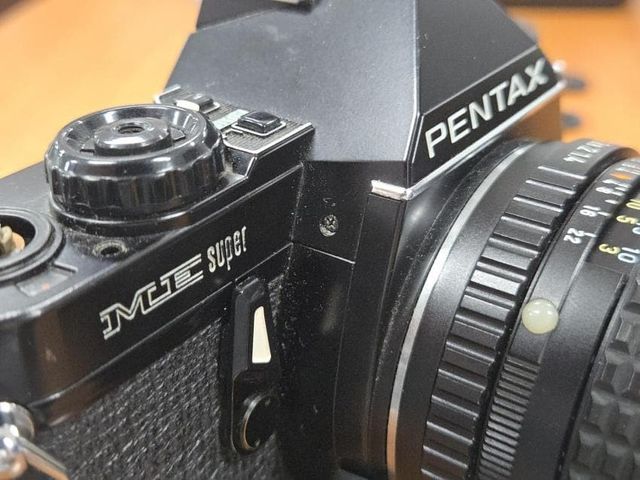

마운트쪽 두개

다 풀고 쏙 들면 됨 (셔터버튼쪽 황동 핀 분실 주의)

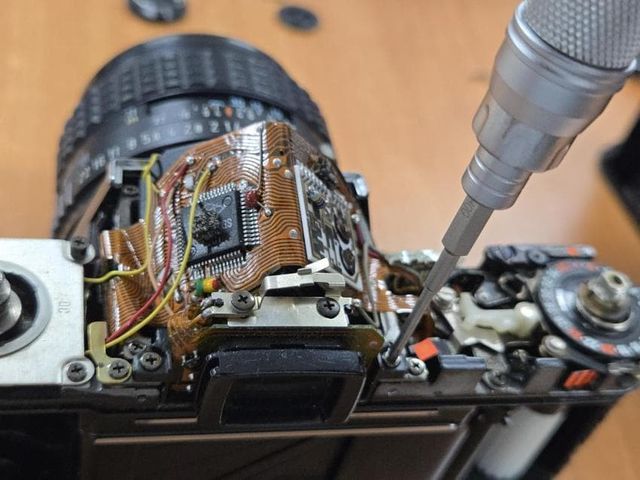

파인더쪽은 볼트 두개 풀면 분리됨

PCB에서도 쏙 빼면 빠짐

프리즘은 세트스크류 두 개 풀어줘야함 (완전히 풀면 재조립하기 난이도 폭풍 상승)

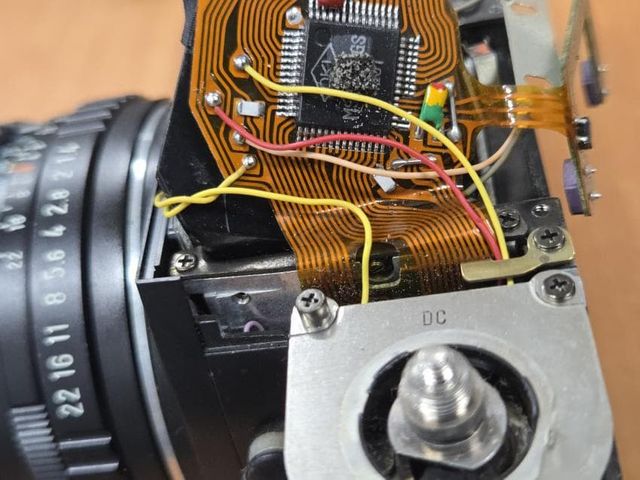

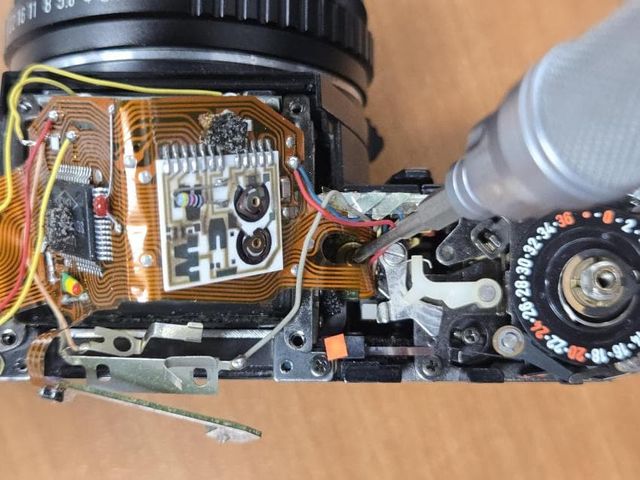

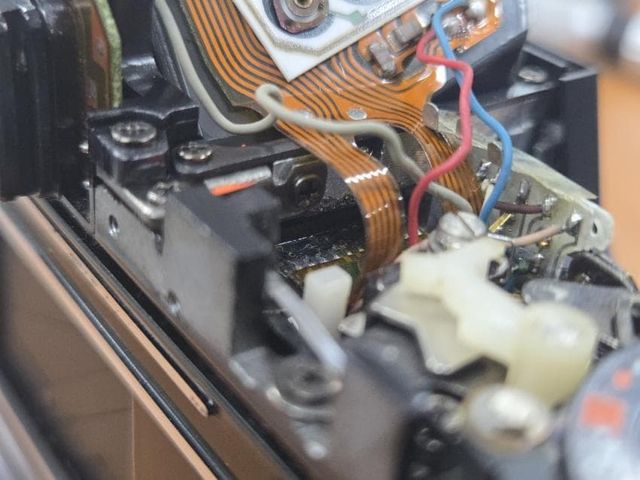

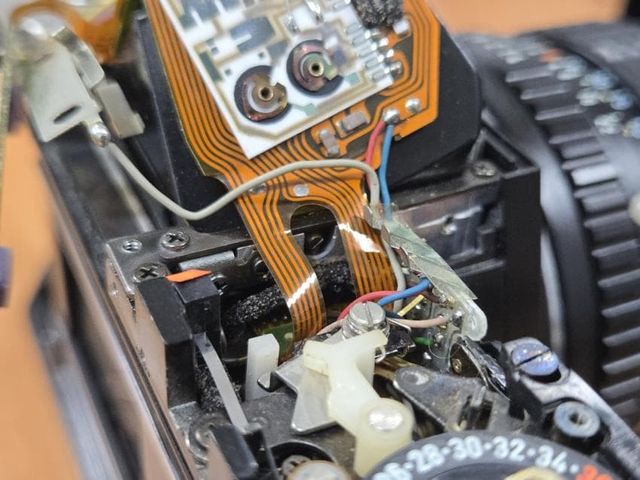

아래쪽 사진 중앙에 보이는 FPCB 사이의 세트스크류가 한 개

다른쪽에도 동일한 방식으로 FPCB 사이에 한 개

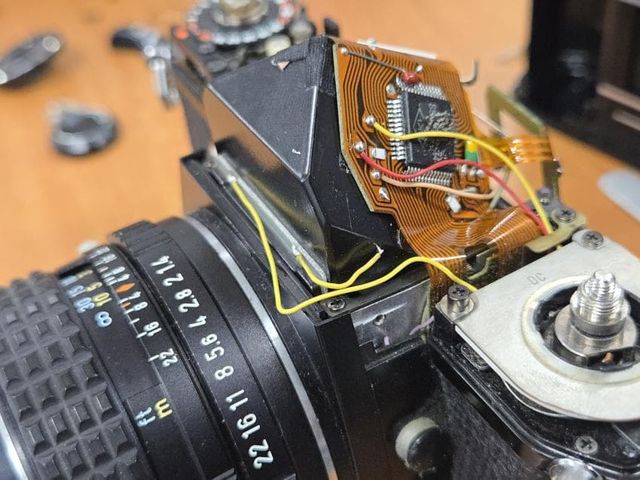

프리즘은 상판 PCB와 양면테이프로 부착 된 상태니까 살살 떼 주고

프리즘 고정이 다 풀렸으면 빼면 된다

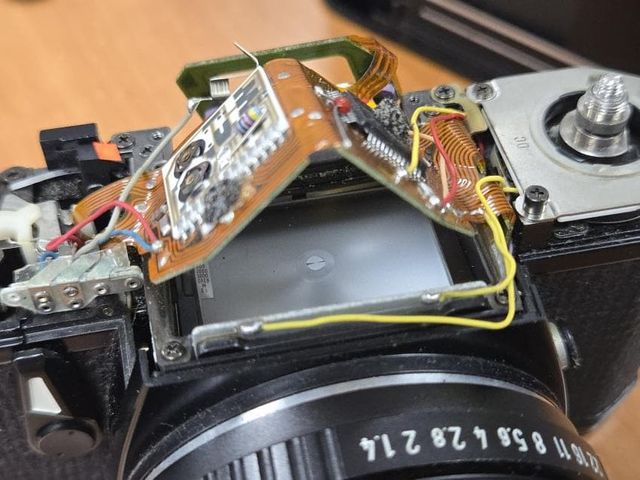

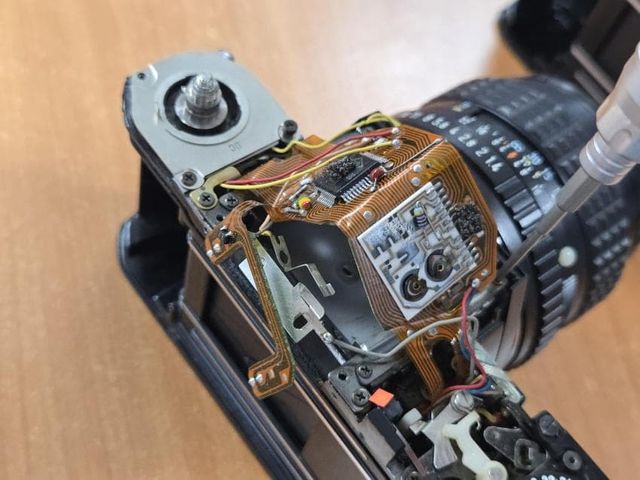

모델에 따라 상판 PCB 디자인이 달라서 배선 납땜을 떼 줘야 하는게 있고 그냥 작업할 수 있는게 있음

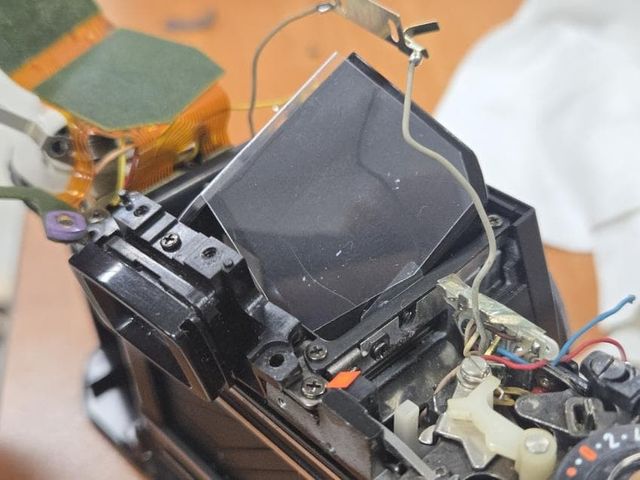

자 이제 스크린을 블로어로 청소할 수 있어

이러고 싶지 않으면 MX 쓰자

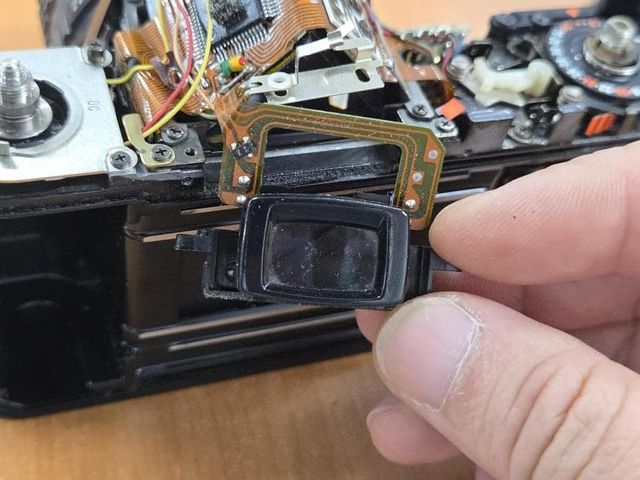

한 술 더 떠서 스크린을 교체하고 싶으면 볼트 다섯 개 풀면 됨

스크린 프레임 고정용 4개랑

FPCB 고정용 1개임

그러면 노출계 LED를 뺄 수 있음

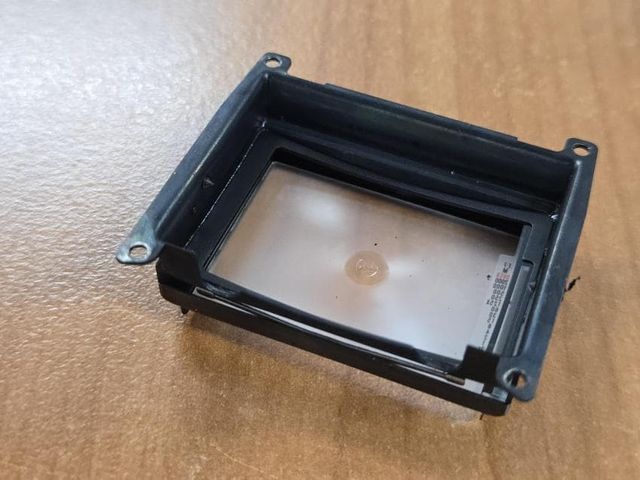

스크린 프레임 모양은 이렇다

난 프리즘 부식방지용으로 접착물은 다 제거하고 파일철 잘라다가 가이드 만들어서 넣어둠

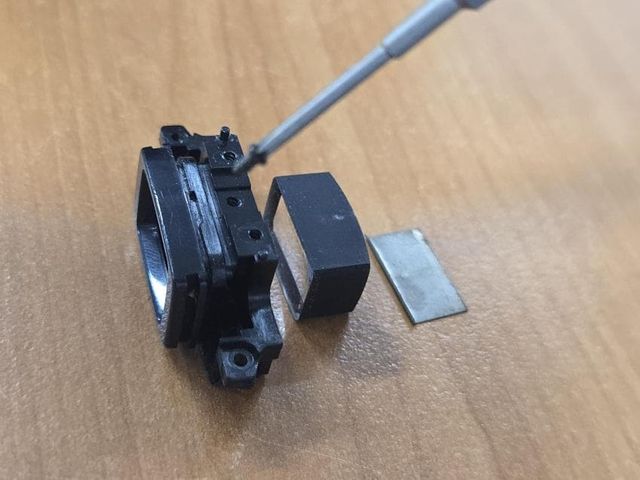

파인더는 나사 하나 풀면 렌즈 뺄 수 있음

청소는 알아서..

*****************보너스*******************

첫 번째.

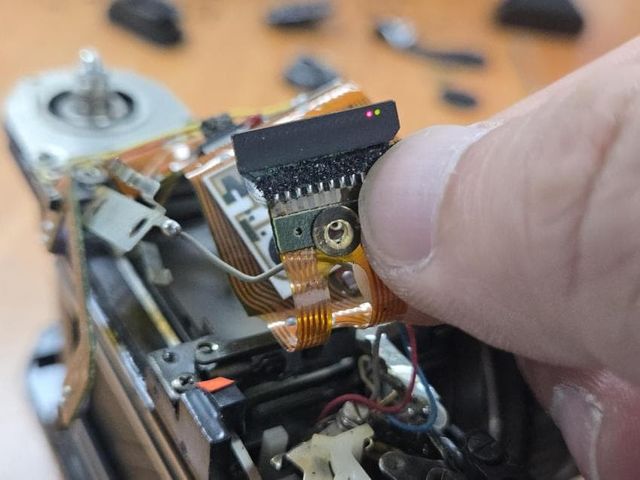

노출계 LED는 아래 사진처럼 프리즘과 스크린 사이에 들어가는 방식

때문에 청소를 하더라도 스펀지 삭은거라든가 먼지가 항상 저 틈으로 들어갈 수 있음

방지하려면 저 틈에 스폰지 부착을 해준다던가 하면 되는데.. 그런거 하는 수리점은 하나도 못 봤다

두 번째.

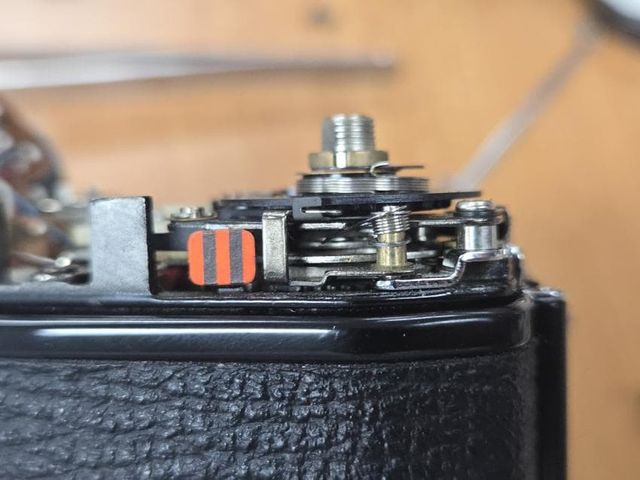

ME Super 수리하다가 가장 많은 증상을 보이는게 필름 카운터가 안되는 걸텐데

보통 아래 사진처럼 스프링이 제 위치에 있지 않은게 원인

수리하다 스치거나 해도 위치를 벗어나기 때문에 상판 닫기 전에 확인 해라
