이번에 피규어 출력대회 한다고해서 무엇을 만들까 고민했는데

ai모델링 보단 내가 자작으로 만들어보고 싶어서 주제선정이 힘들었음

주력으로 만드는게 로봇쪽이어서 로봇을 만들려고 했음

변신설계도 넣으면 좋을듯했는데 트랜스포머 보단 건담이 낫지 않을까 해서 건담으로 결정함

잡소리가 좀 길었네

이번에 만든건 ex-s 건담임

건담 센티넬이라는 작품에 나오는데 애니화는 되지않아서 잘 모를수도?

변형건담하면 제타건담이 더 유명할텐데 ex-s 건담이 개인적으로 더 멋있어서 ex-s 건담을 만들었음

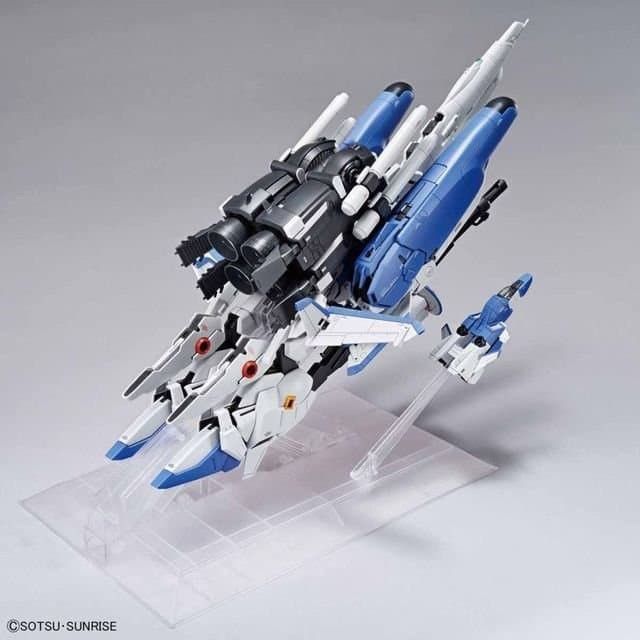

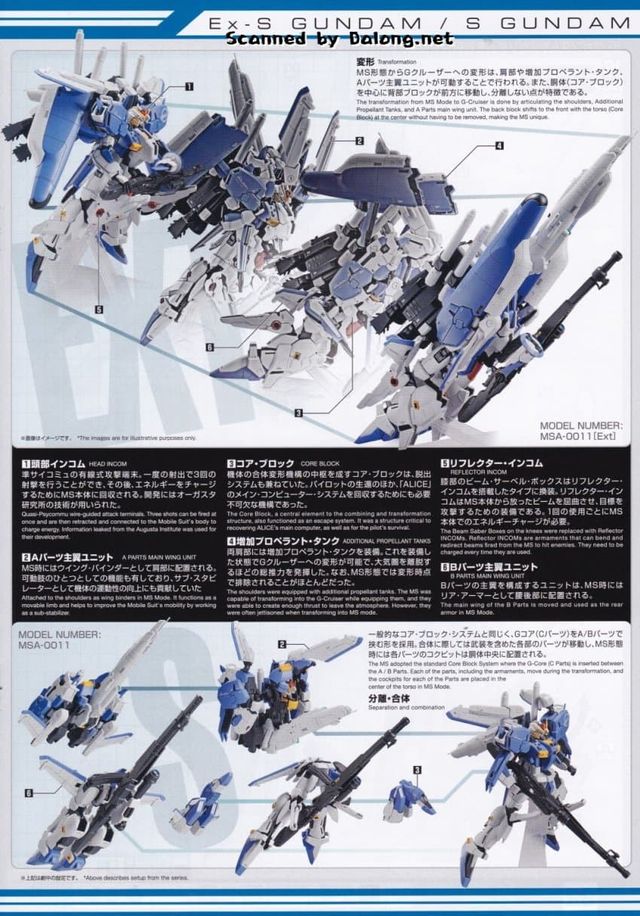

(위에가 ex-s 건담 변형시퀀스임)

변형이 꽤 복잡해서 피규어같은 변형보단 탈부착으로 변형을 구현했음

대회조건인 10cm안에 들어가게 건담의 디테일을 가지고 만드려면 sd밖에는 답이 없어보여서 sd로 만들었음

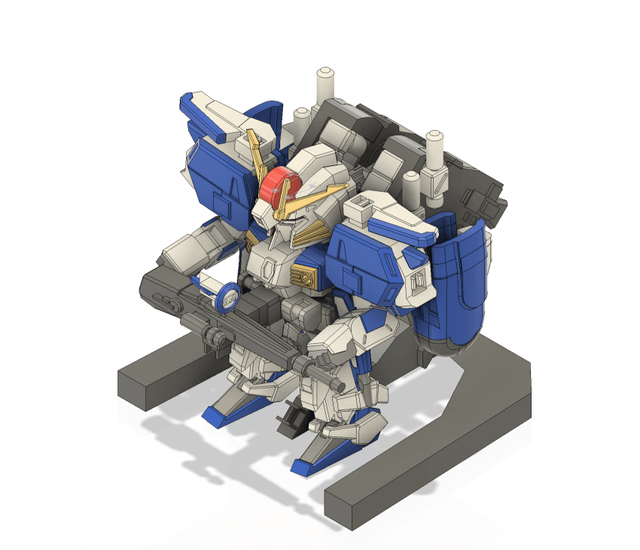

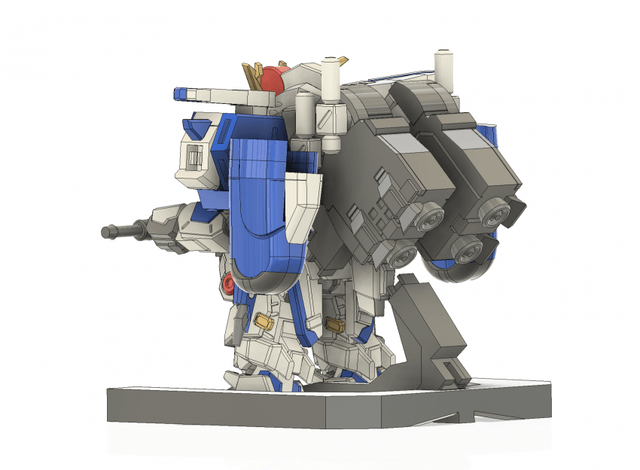

먼저 퓨전으로 모델링을 했음

변형구조는 그림 그리는 앱에서 먼저 짜고 만들었음

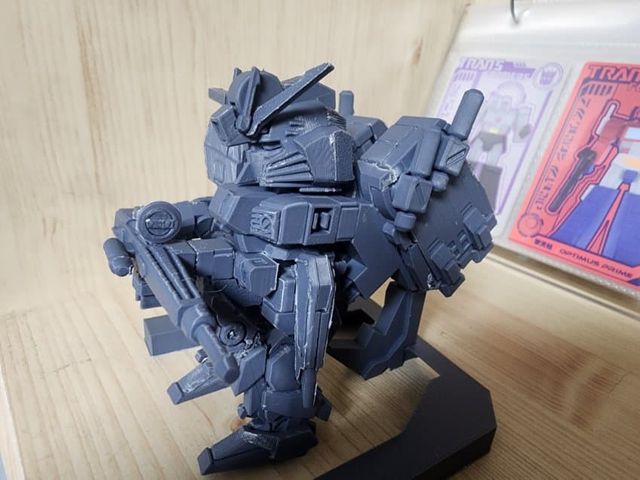

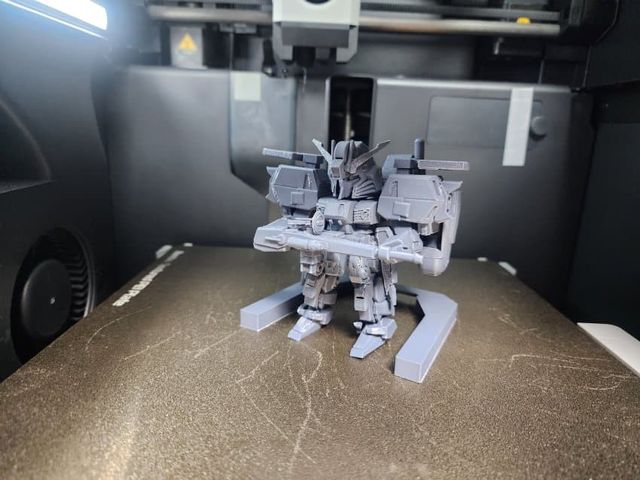

이번에는 관절 넣기가 힘들어서 이 자세로 고정된 모습으로 만들었는데 변형은 됨

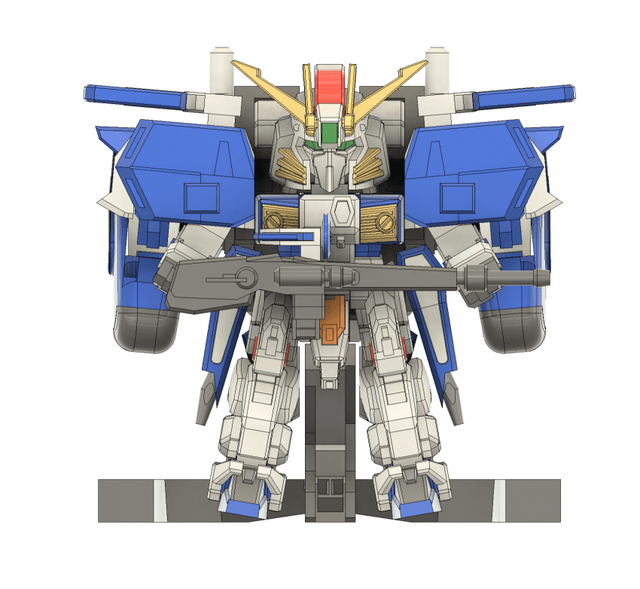

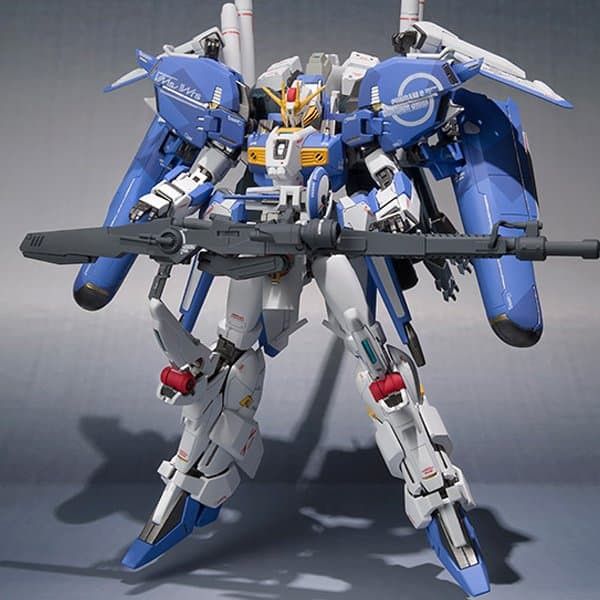

ex- s 건담이 색상이 두가지인데 이 그림 색상으로 만듦

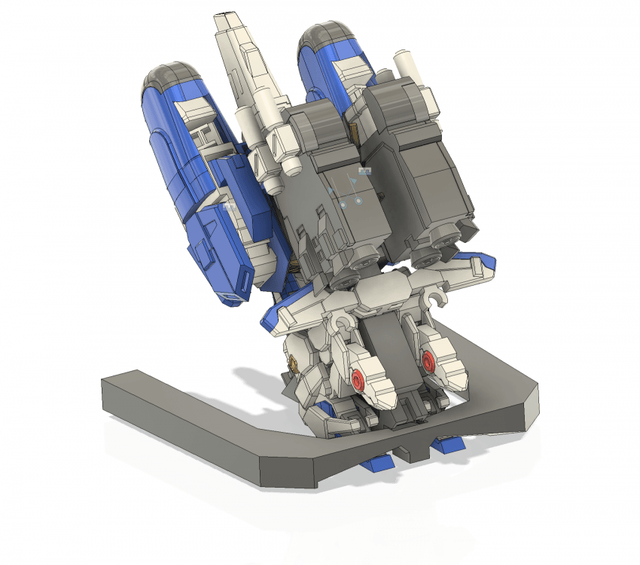

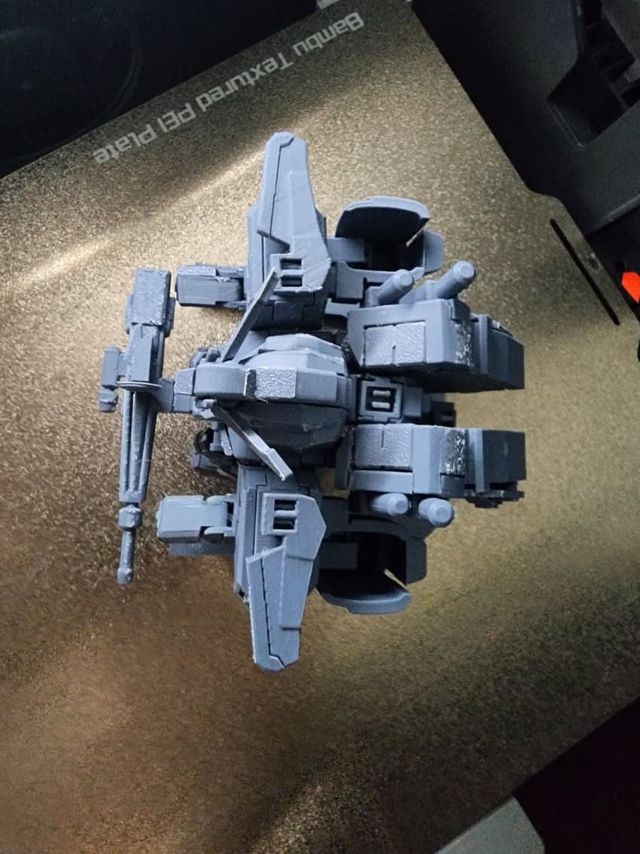

탈부착으로 변형하면 이렇게 변형됨

원래는 이렇게 생김

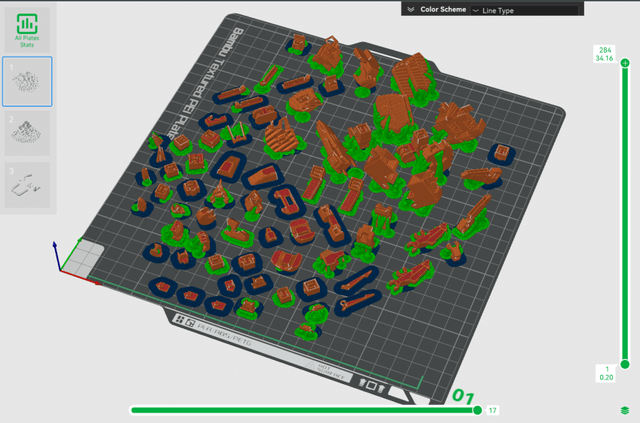

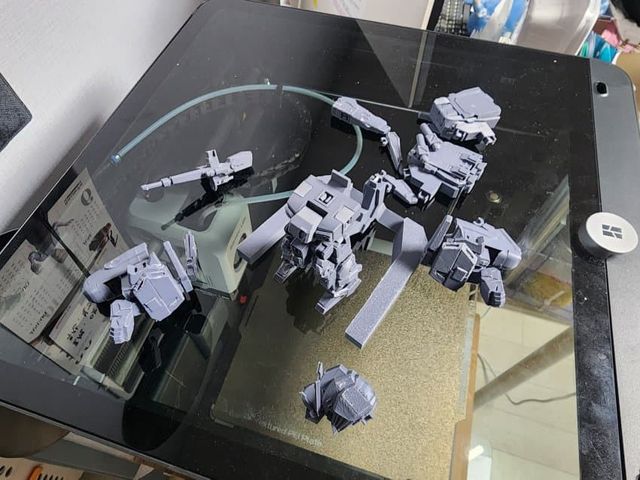

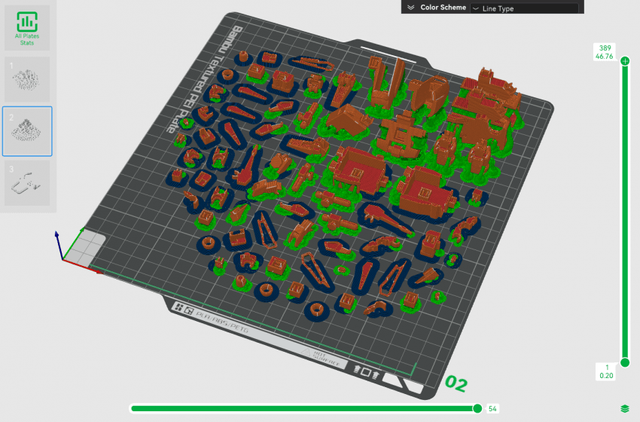

원래는 색상별로 출력하는건데 대회규정상 다 같은색으로 출력했고 이런식으로 배치함

출력은 이렇게 했음 0.4노즐에 0.12mm로 출력함

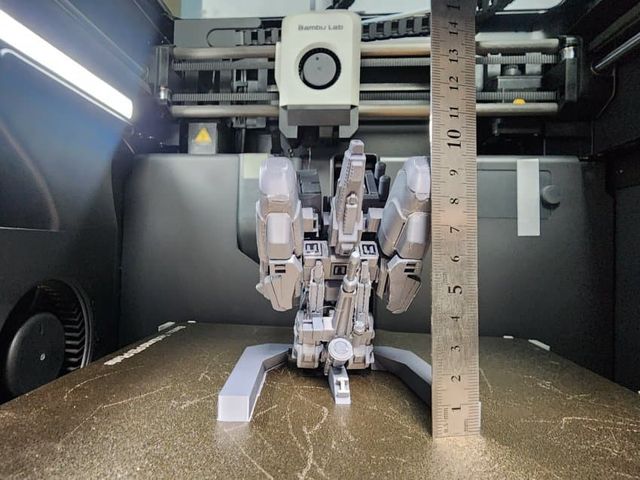

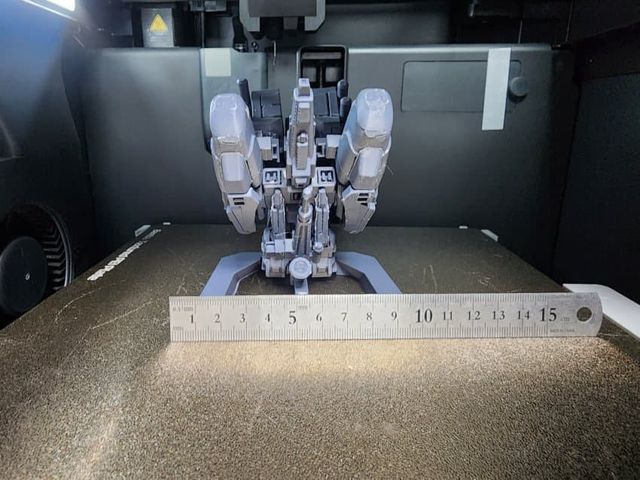

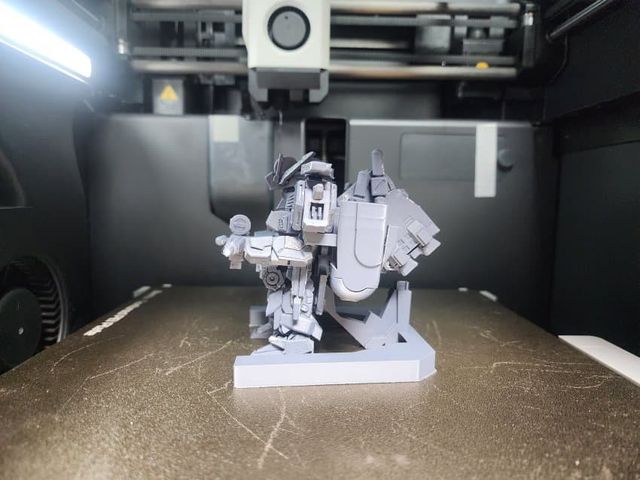

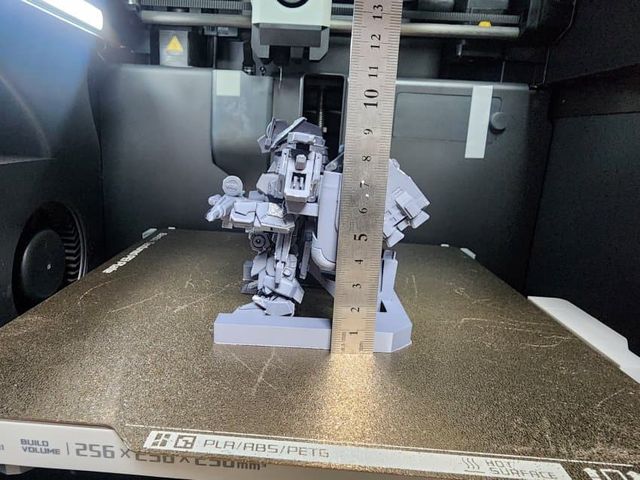

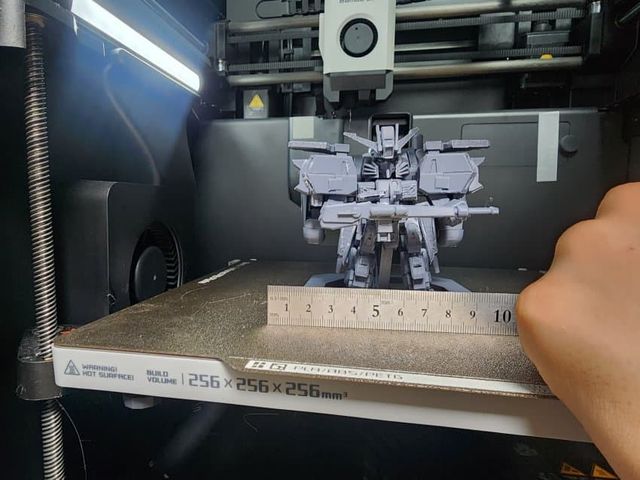

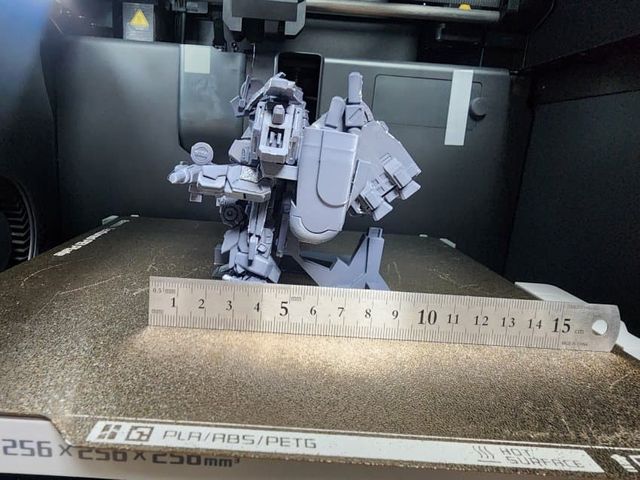

사이즈는 이럼

연결 조인트는 이런 조인트인데 완구에서 많이 쓰이는 조인트임

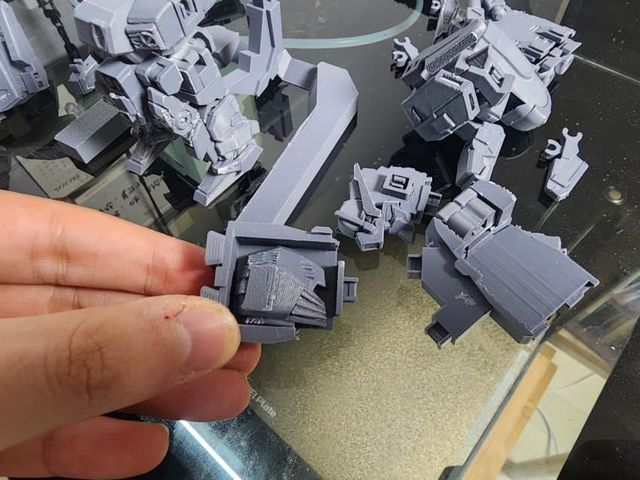

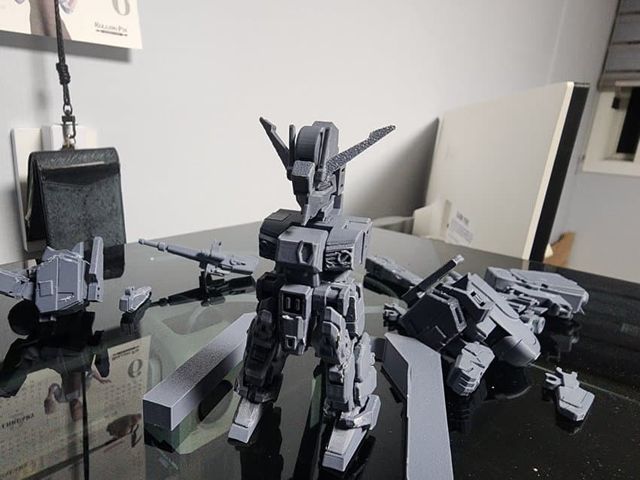

변형할때는 다리빼고 전부 분해함

이때 보통 sd 변형 로봇은 머리가 커서 수납이 어려운데

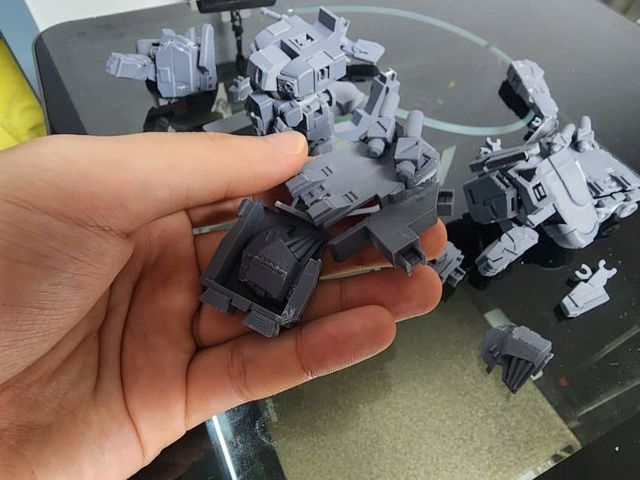

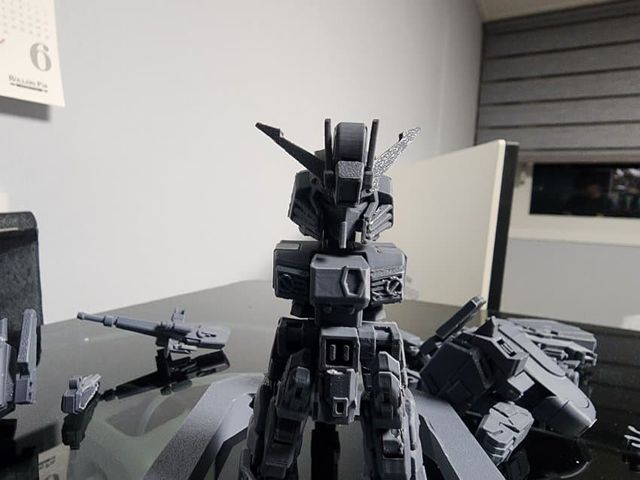

이것도 분해했음 볼 양쪽다 분해하고

뒤에 있는 부스터 유닛 안에 넣는식으로 만듦

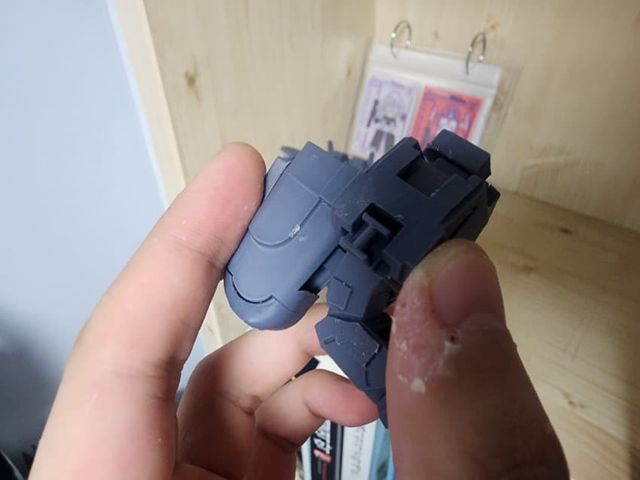

이런식으로 넣음

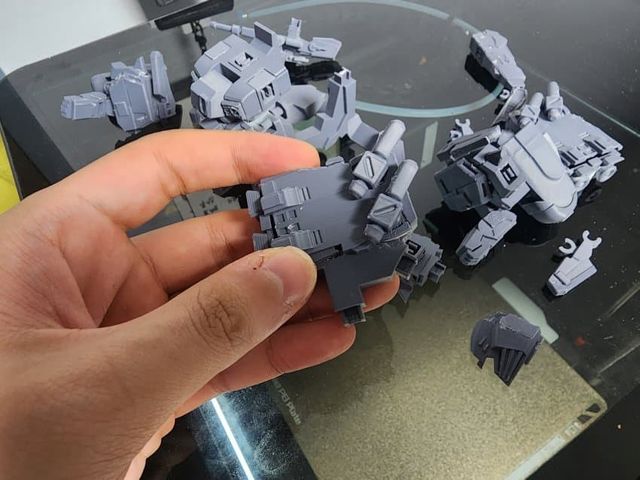

완전히 닫으면 이렇게됨

가운데 남은건 그냥 밖에 부착함

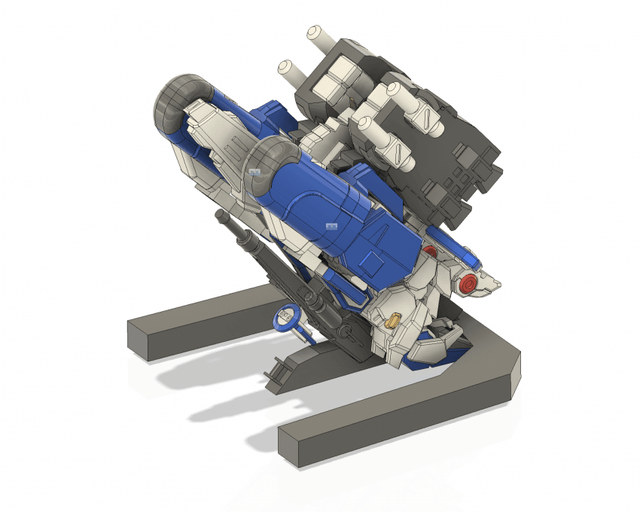

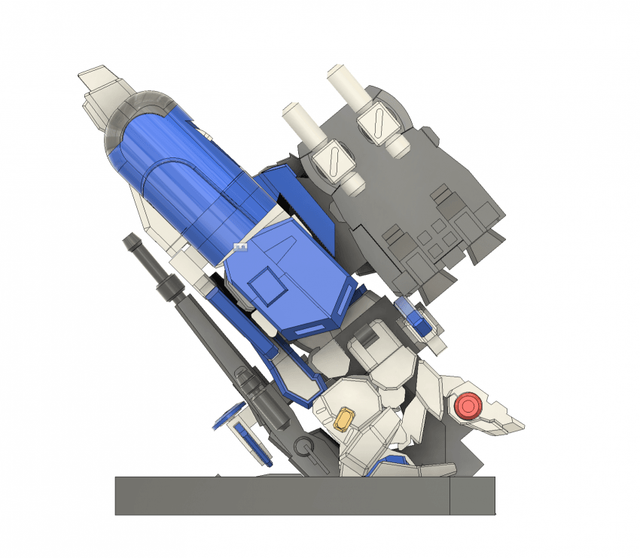

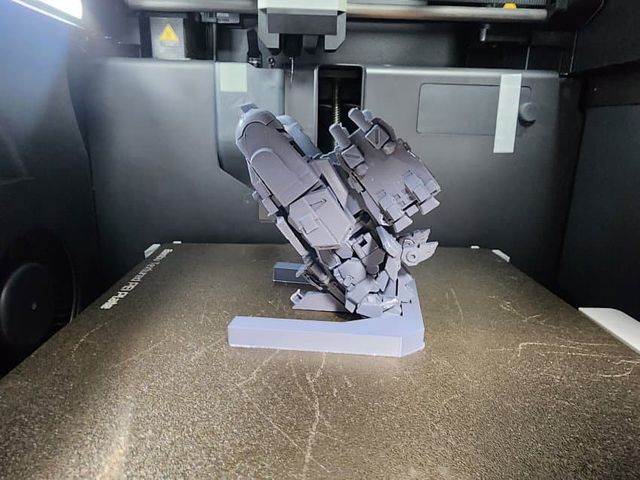

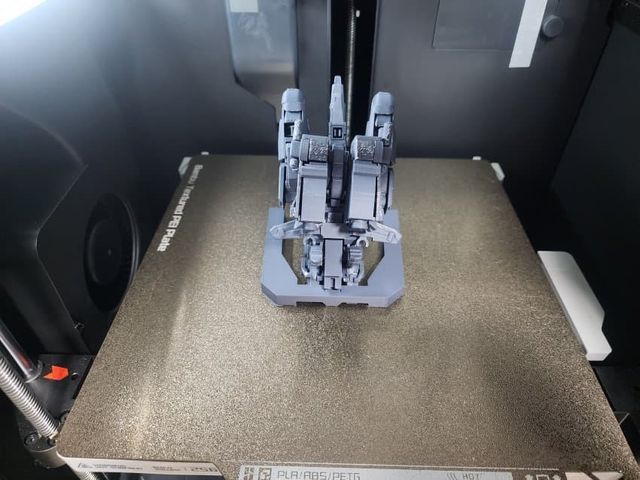

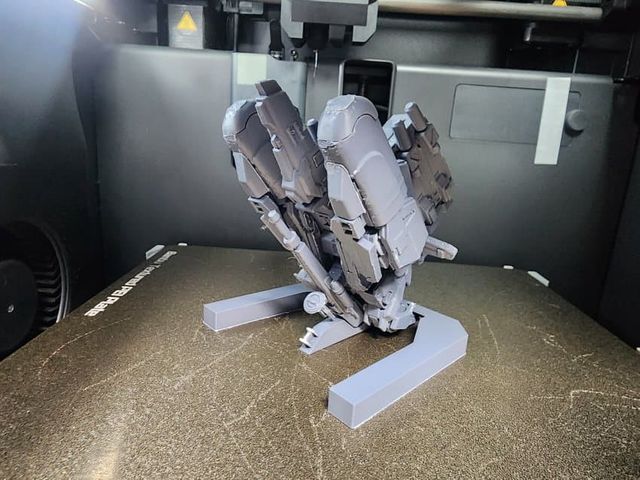

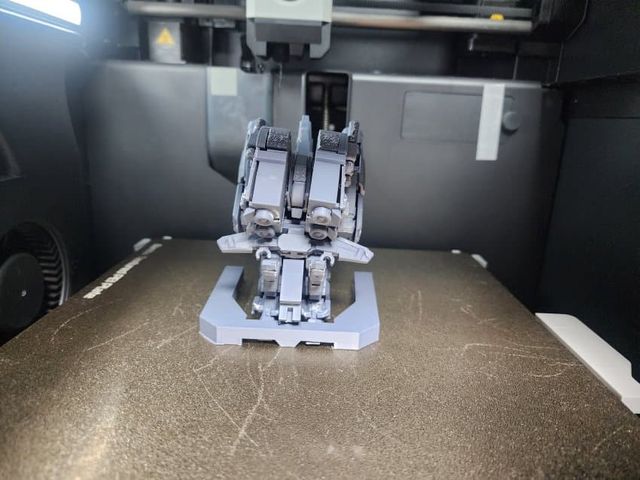

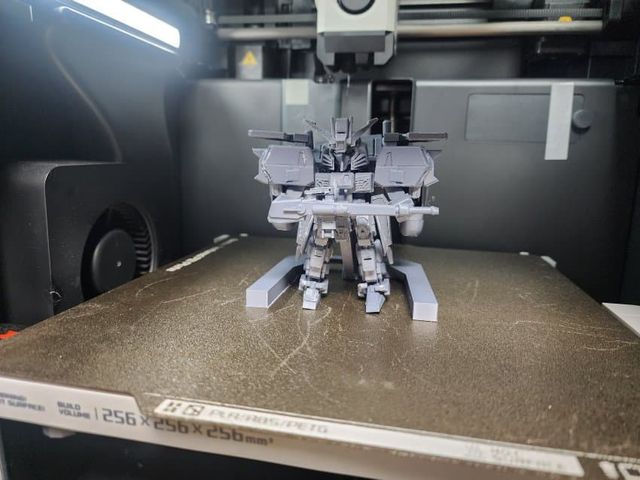

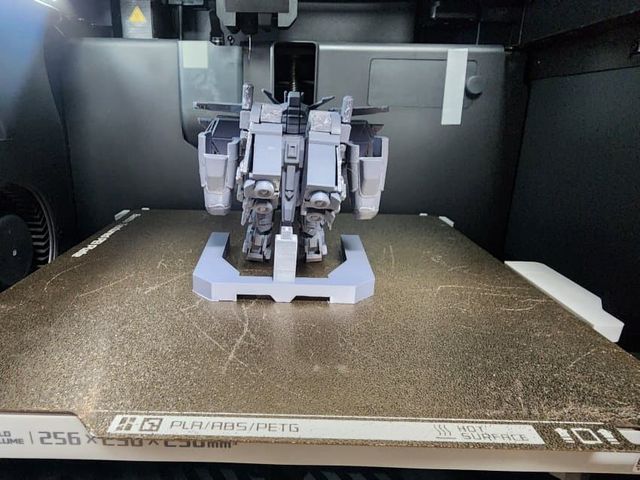

다시 조립하면 이런형태가 됨

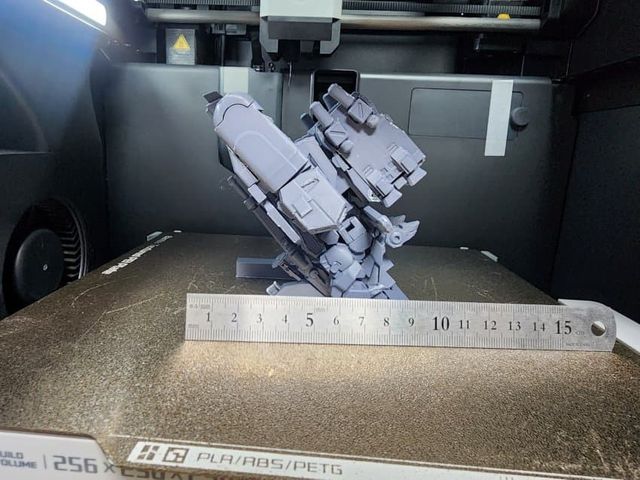

이것도 100x100x100안에 들어감

두 모드다 지정된 사이즈안에 넣는게 좀 빡세더라고

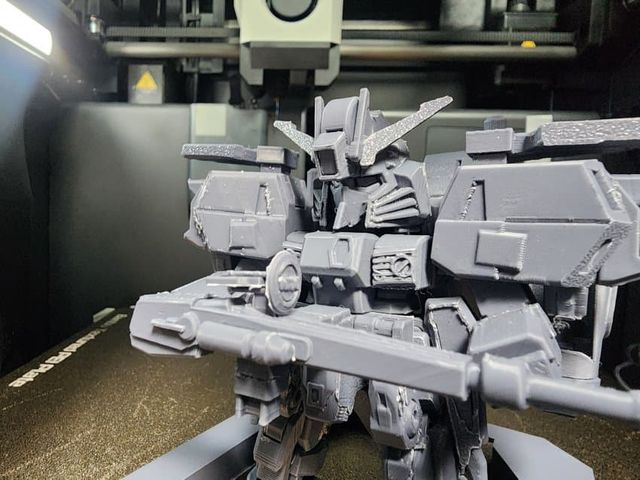

퀄리티가 좋은건 아니지만 그래도 내가 원하던 대로는 잘 나온것 같음

파일이랑 조립설명서는 메이커 월드에 올림

만들 사람이 있을진 모르지만 메이커월드에 올린건 색상별로 출력 할수있도록 만들었으니 색상별로 출력해서 조립하길 바람
