드뎌 끝났다.. 미니PC로 SFF 만들기 [최종본]

내용:

사실 만든지 좀 됐는데 귀찮아서 글 안씀

[ 스압 주의 바람 ]

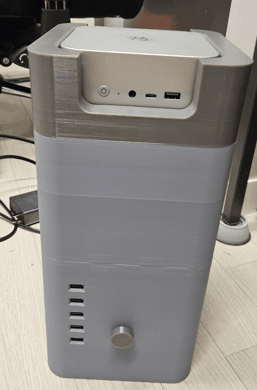

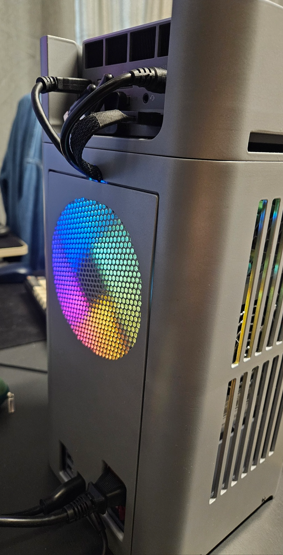

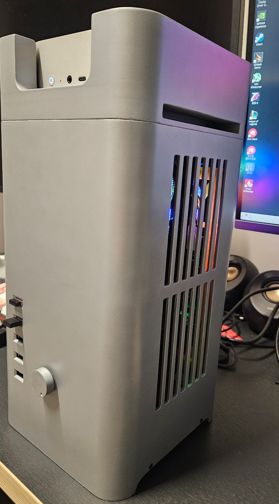

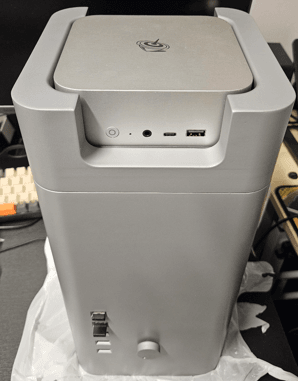

일단 완성품은 아래와 같음

- 목 차 -

1. 자작 배경

2. 컨셉 구상

3. 디자인 스케치

4. 3D 모델링 설계

5. 3D 프린터 출력 및 조립

6. 문제점 개선

7. 도색 및 마무리

1) 자작 배경

 난 SFF란걸 아예 모르고 살았음

 원래 i5 9600K에 1660ti 골동품 쓰다가 철권8을 하는데 웬 찰흙 덩어리가 나오길래

 당근으로 4070tis 미개봉 싸게 뜬거 냅다 질러버림.

 근데 너무 언밸런스길래 알리 할인때 라이젠 9600X 사서 슾붕이들이 싫어하는 빅타워로 시스템을 새로 맞춤



 골방 독거노총각이라서 데탑 2대 놓을공간이 없어서 SFF를 알아보다가

 개미친 itx보드값 보고 놀라서 급하게 미니PC 알아보다가 SER8로 정착.

 근데 애매한 1050ti급의 내장그래픽이라서 옵치2나 디아 같은거 돌리기 빡빡하드라

 그래서 EGPU를 찾아봄.

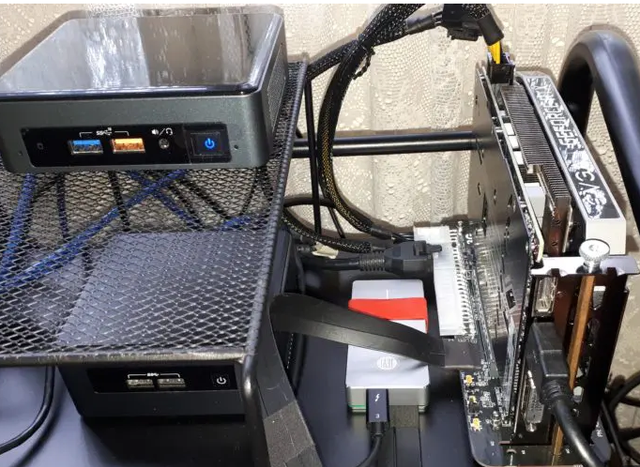

 근데 검색해보니 위에 사진처럼 선 주렁주렁 달려있고.. 완제품은 너무 비싸서 가성비가 나락 감

 그래서 내가 직접 만들어도 이거보단 낫겠는데? 싶어서 자작 결심

2) 컨셉 구상



 어차피 자작은 다 커스텀 제품이니 SER8 전용 EGPU를 만들기로 결심.

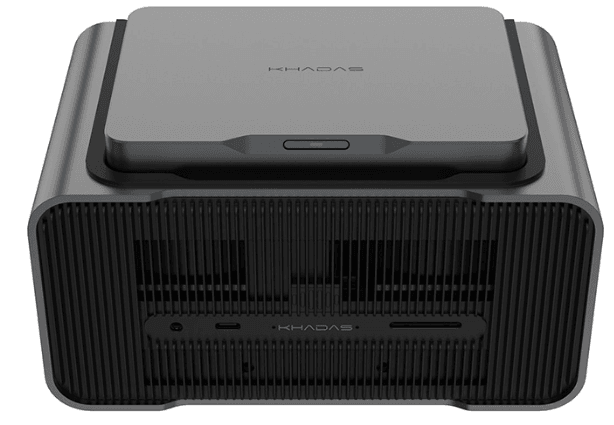

 내 초기 컨셉은 미니PC를 카다스의 마인드 그래픽스처럼 독에 꼈다 뺐다 하는 컨셉이었음

 꽂으면 자동으로 그래픽카드 인식되도록 하는게 목표

 연결방식은 USB4.0 / 썬더볼트 3 / 오큐링크중 고민하다가

 USB4/썬더볼트 방식은 EGPU 보드값이 개비싸(15만원)고 스터터링과 성능저하가 있다길래 포기하고



 젤 저렴하고 성능저하도 적은 오큐링크로 선정

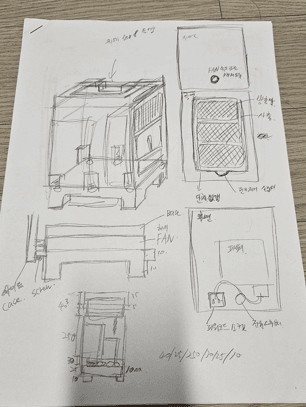

3) 디자인 스케치

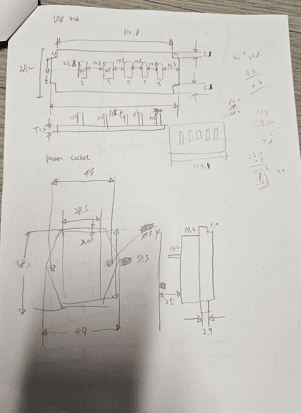

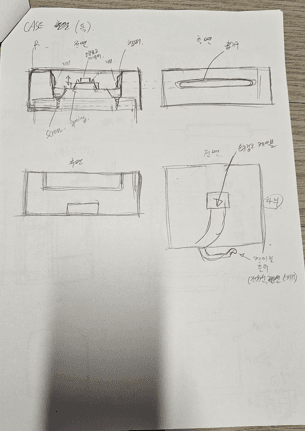

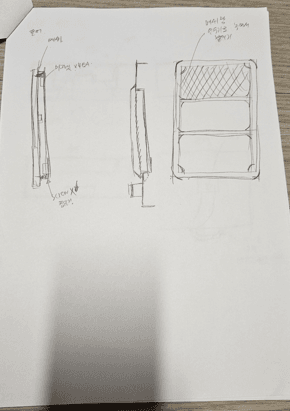

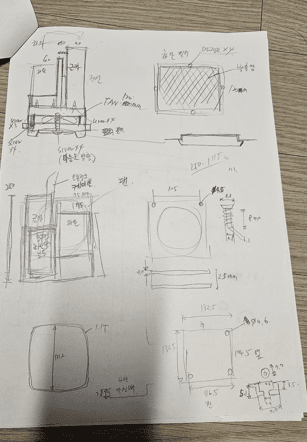

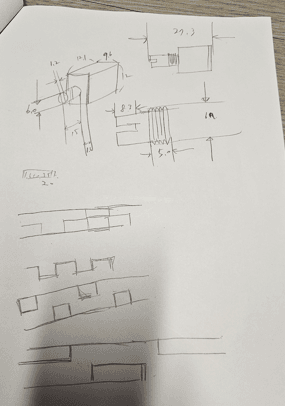

당시 3D 캐드툴 설치를 안해놔서 일단 손으로 대충 스케치 해봄

모델링 하면서 중간중간 업데이트 한것들도 포함되어있음.

어쨌든 스케치하면서 알리에서 주문할 부품들도 알아보고

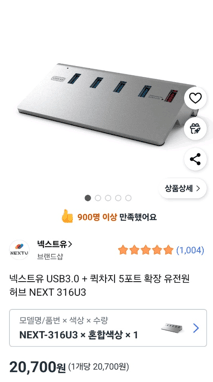

원래 계획에 없던 USB 허브도 추가하기로 결정.

4) 3D 모델링 설계

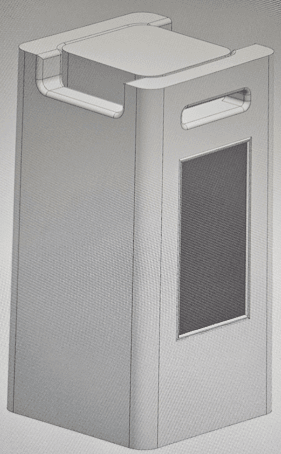

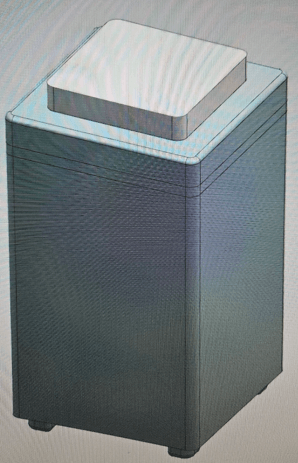

일단 껍데기는 아래처럼 초기 모델링을 정함

근데 생각해보니 이렇게 만들면 미니PC에 있는 각종 포트들을 못쓸거 같아서 컨셉 변경

측면은 메쉬망필터를 탈부착 가능하도록 설계했으나 나중에 귀찮아서 일체형으로 변경

이게 초기 컨셉임

FAN/글카/파워는 인터넷에 돌아다니는 3D 모델링 파일 갖고왔고

나머지는 직접 그리기 시작

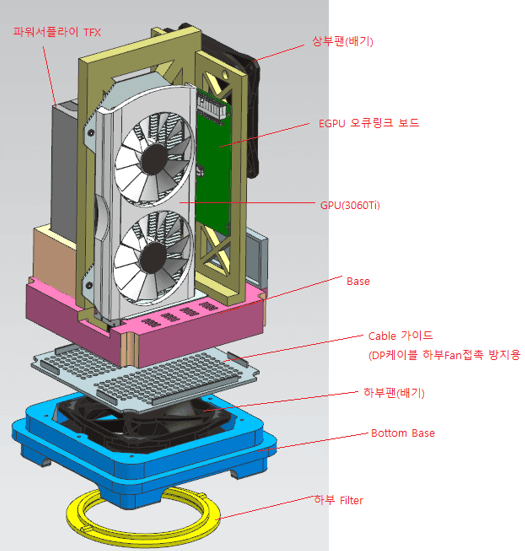

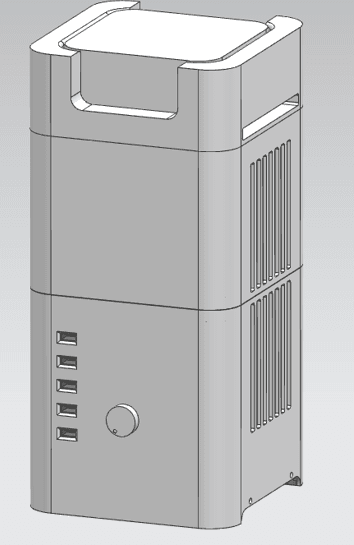

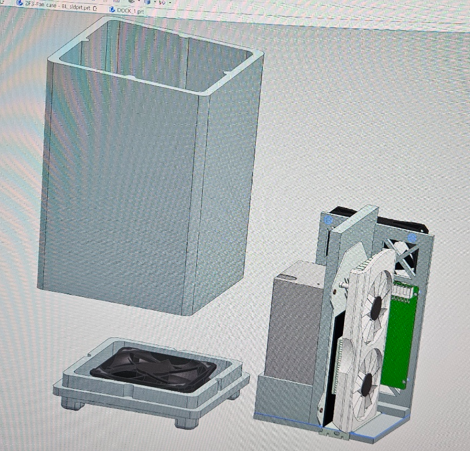

이건 초기 모델링 최종 컨셉임

하단에도 FAN을 넣고 별도의 필터를 다는 것을 컨셉으로 했음

근데 너무 높이가 높아지는 것 같아서 과감하게 하단 FAN은 삭제함

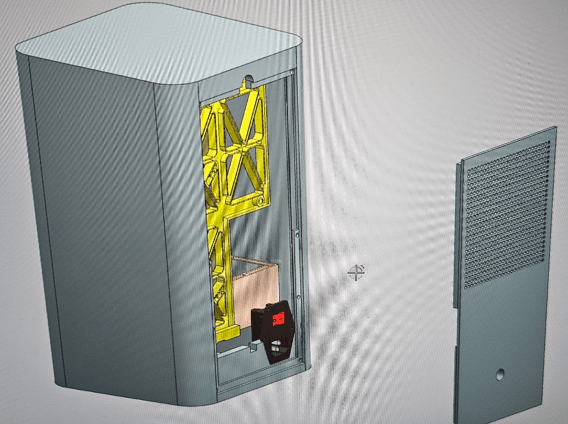

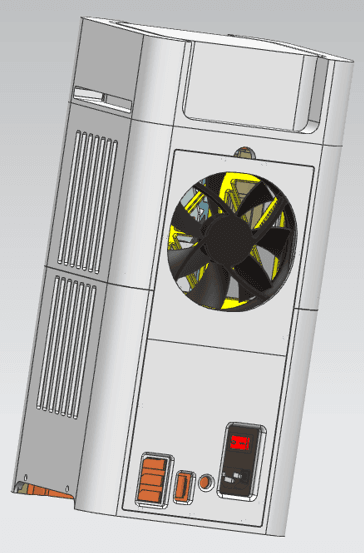

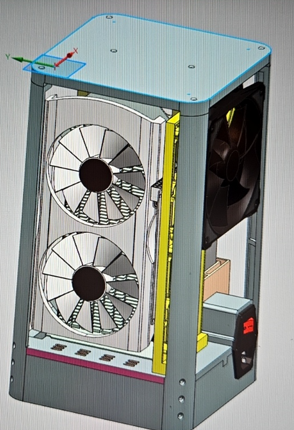

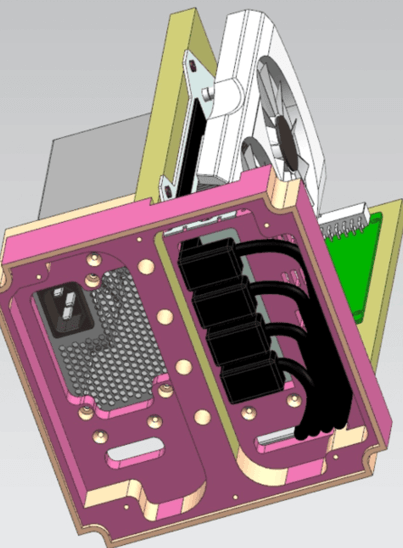

이건 중간 단계인데

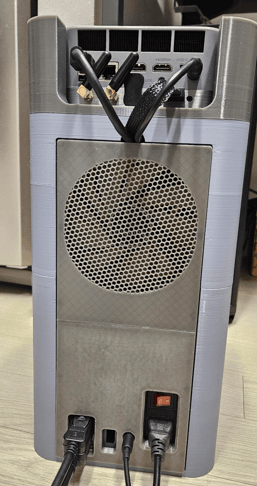

후면은 각종 포트를 꽂고 뺄수 있게 하기 위해서 탈부착이 가능한 커버형태로 만들고

자석으로 조립하도록 설계함

사실 여기에 올리진 않았지만 중간에 수많은 수정단계를 거침..

특히 3D프린터 갤에서 의뢰하면서 살빼기/형상 변경등 필요한 내용들을 피드백 받아서 수정함

중간중간 많은 수정단계를 거쳐서 최종적으로 위에 모델링으로 확정하고 3D 프린터 의뢰함

5) 3D 프린터 출력 및 조립

3D프린터 갤러리에서 알게된 사람한테 3D 프린터 의뢰했고

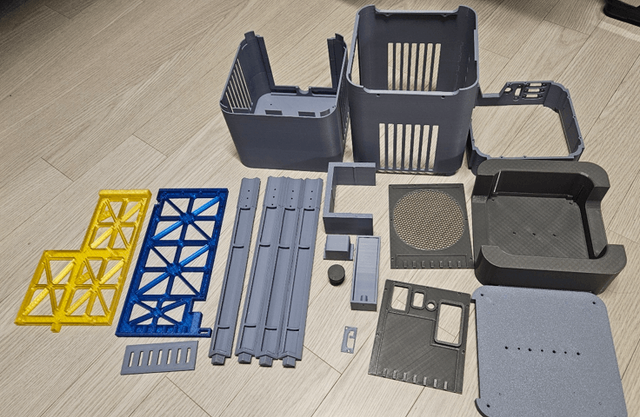

며칠간 피드백 주고 받다가 출력물 받음

내열때문에 ABS하려다가 수축문제 때문에 PETG로 했는데 형상문제로 출력이 잘 안되는 부품들이 있어서

온도 높지 않은 곳은 PLA+로 출력함(삼프갤러가 노란색 파란색 색상도 넣음)

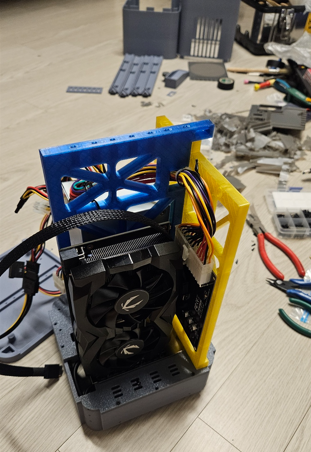

조립시작.

생각보다 조립하는데는 큰 문제 없었음

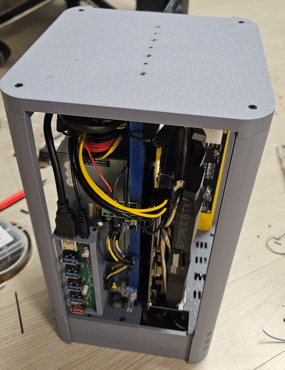

대략 조립완료.

조립은 얼추되는것 같았으나.. 조립분해를 할때 걸리는 부분들이 있어



나중에 상판은 3D 프린터 재의뢰 했음

6) 문제점 개선

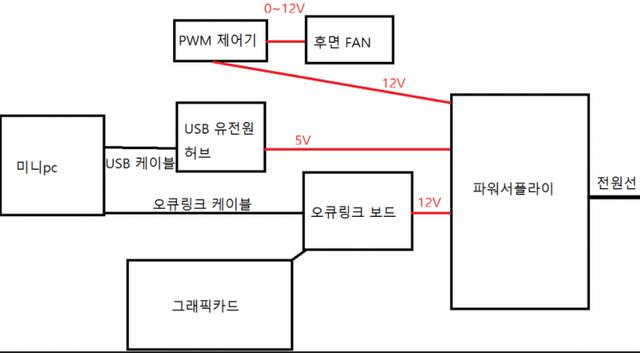

 - USB 허브 역전류 발생

   USB 허브는 외장하드, 각종 C타입 기기 충전을 위해서 박아놨는데

   이게 파워서플라이를 안켜도 미니 PC 통해서 역전류가 발생함



원래 파워서플라이에서 각 부품으로 5V, 12V 전압을 공급해야 하는데

이렇게 역전류가 형성되어 후면 FAN이 지멋대로 동작한다

개선방법을 찾아봤다.

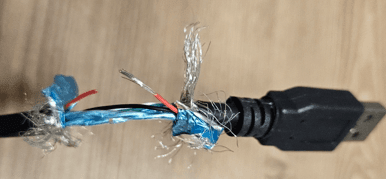

1) USB 단자 +극성 절연시키기



  → 역전류는 방지되나 USB 데이터 통신이 안됨 (실패)

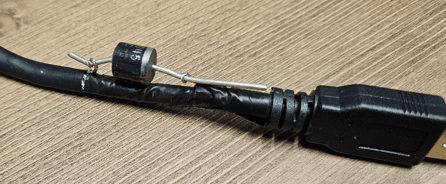

2) +극에 다이오드 추가

 → 역전류 방지 + 데이터 통신 OK

    근데 전압강하로 인해서 스마트폰 정상충전 안됨 (실패)

3) +극에 FET를 이용한 이상적인 다이오드 회로 추가

 → 역전류 해결 O, 전압강하 해결 O

   근데 결국 이것도 전압 일정하게 안나와서 충전전류 제한됨(500mA)

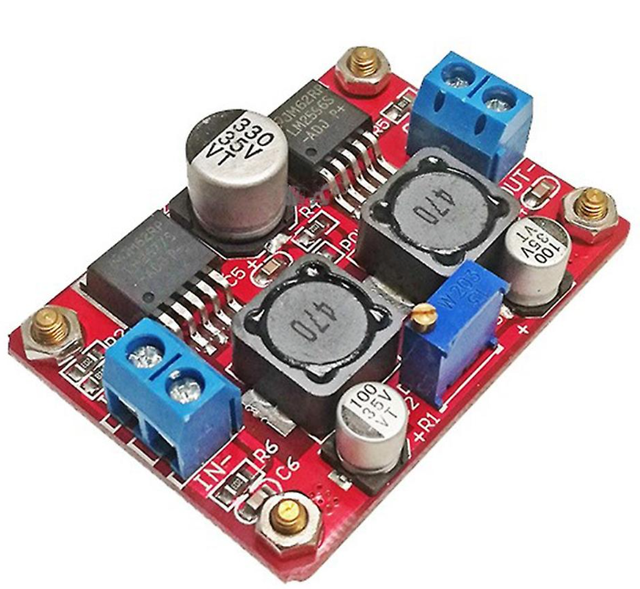

4) 부스트-벅 컨버터 추가



 좀 나중에 부품 주문한거라 사진은 안찍었음.. 어쨌든 충전까지 모두 해결됨

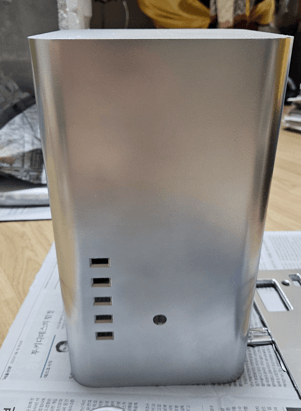

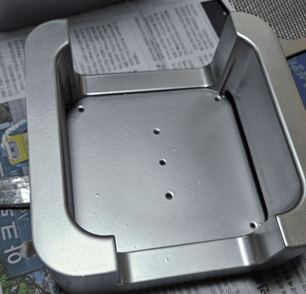

7) 도색 및 마무리

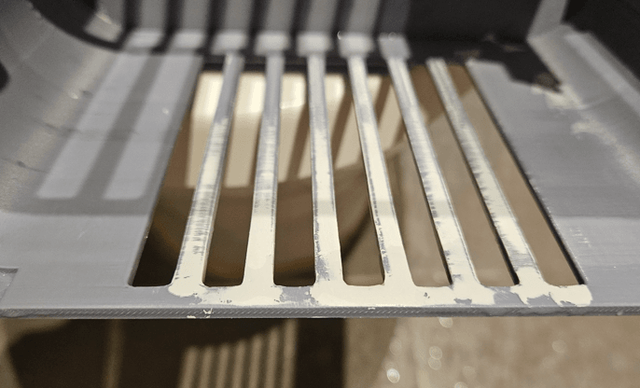

 - 퍼티 및 분노의 사포질

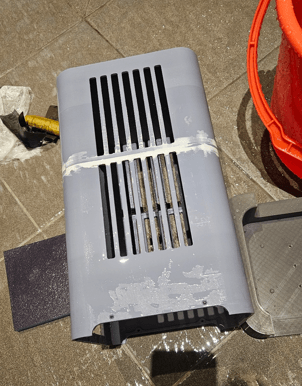

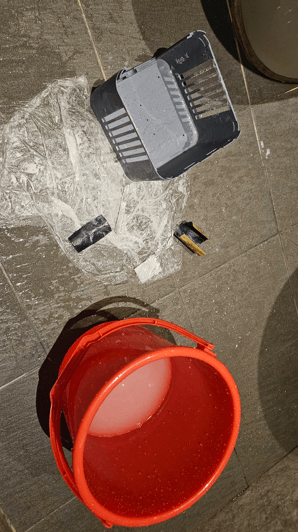

 - 물사포질

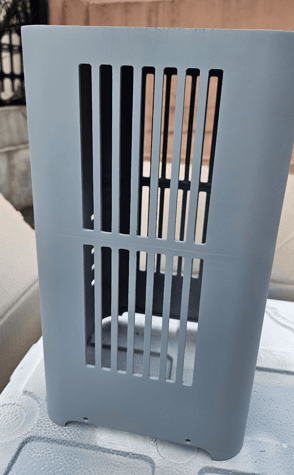

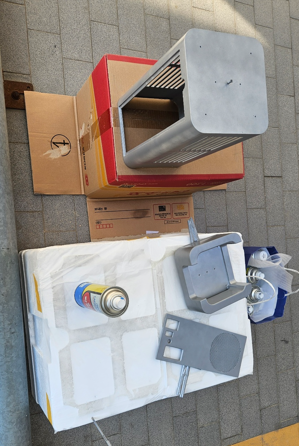

 - 프라이머 도포

 - 베이스 코트

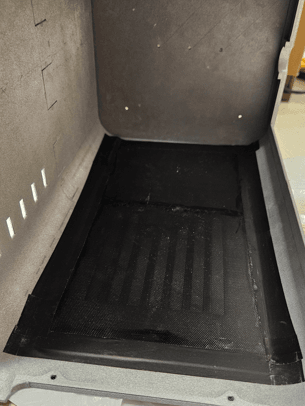

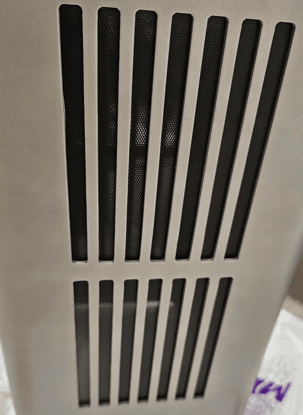

 - 투명 마감 도포 및 측면 메쉬필터 추가

설계 1달

부품구매 1달

조립 및 도색 1달

약 3달 가까운 시간이 걸림..

첫도전이라 시행착오가 너무 많았고 3D 프린터 의뢰 가격이 생각보다 너무 높아서

계획했던대로 안되었지만 자작에 의의를 두면 나름 괜찮았던 듯
