옛날 옛적 유우카의 허벅지가 지금보다 더 두꺼웠던 그 시절...

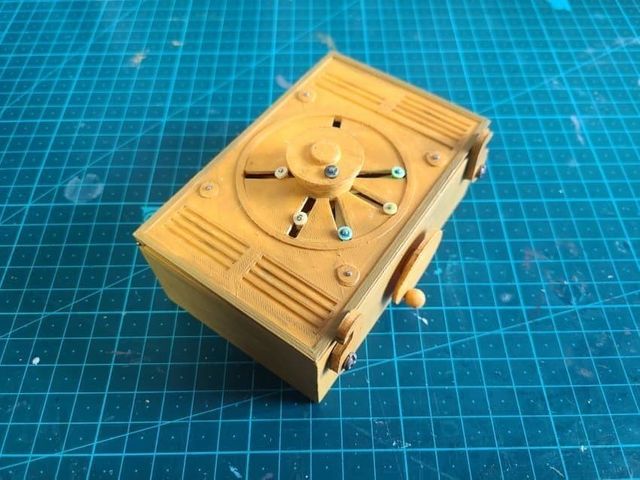

약 3년 전에 만든 오파츠 리메이크의 마지막 시간!
오늘은 로스트 테크놀로지의 결정체인 안티키테라 장치임

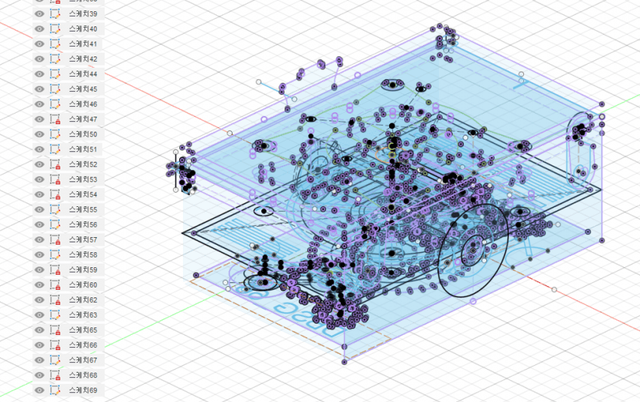

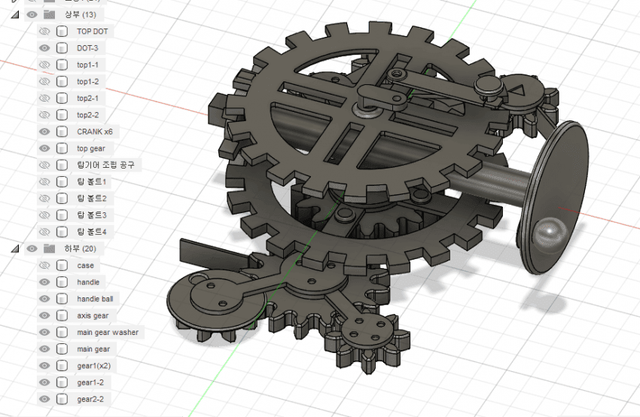

먼저 식당으로 비유하면 69장의 레이어인 셈인 스케치를 잘 쨔무쨔무해서 모델링을 깔끔하게 수정함
모델링 툴은 퓨전360이고 툴 뭐냐는 질문은 금지

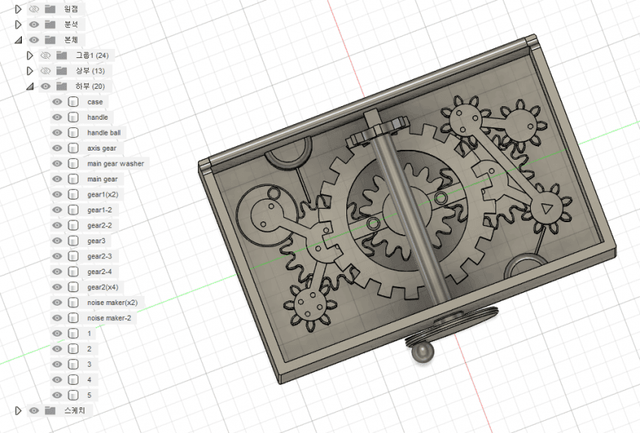

기존의 하부는 문구용 시침핀 9개를 잘라 끼워 기어를 고정했는데 이번에 레고처럼 끼우면 조립되는 핀 방식으로 싹 재설계했음

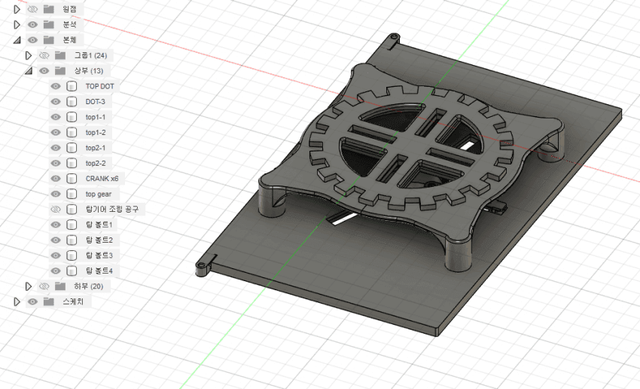

상부도 마찬가지로 끼우면 조립되는 방식으로 상부 기어와 도트들의 조립 방식을 싹 바꿔 필요 시침핀 10개를 0개로 줄임
전체적인 구동 메커니즘
강화재료의 2, 3단계 모습을 베이스로 오른쪽 손잡이를 돌리면
하부는 기어들이 쩔그럭 거리는 소리를 내며 돌아가고 상부는 상부 기어가 돌아가며 6개의 크랭크가 왕복운동을 함

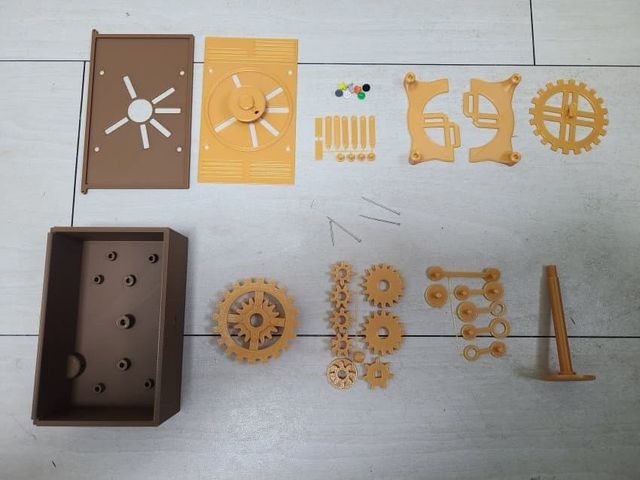

그렇게 만들어진 모델링을 140짜리 3D 프린터인 p1sc로 출력하고

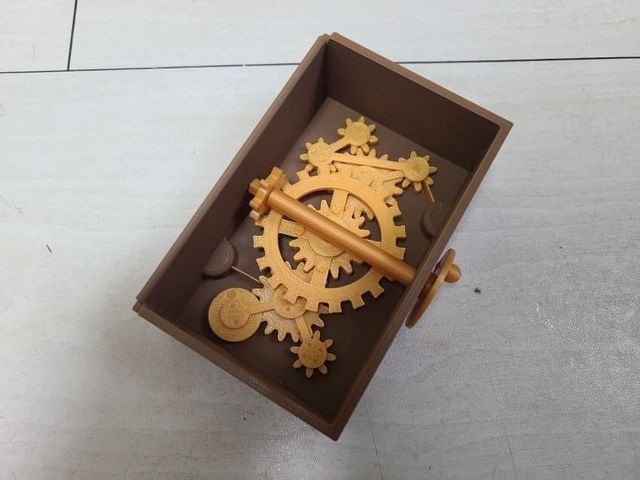

하부의 기어 메커니즘과

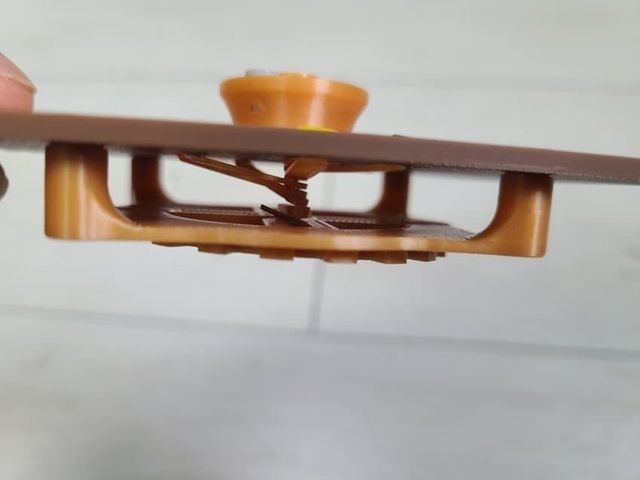

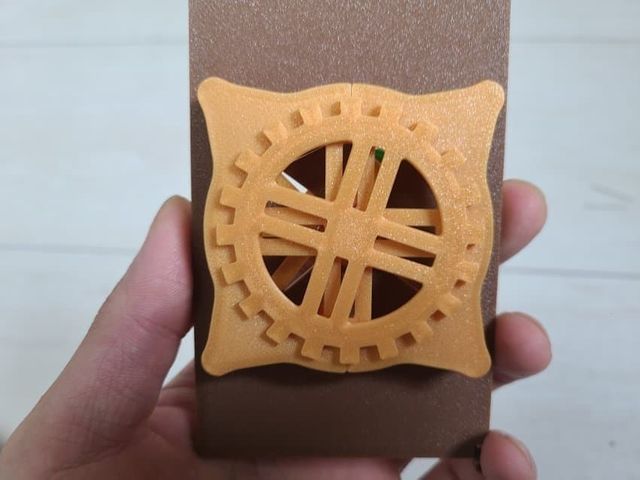

상부의 크랭크 메커니즘을 조립해

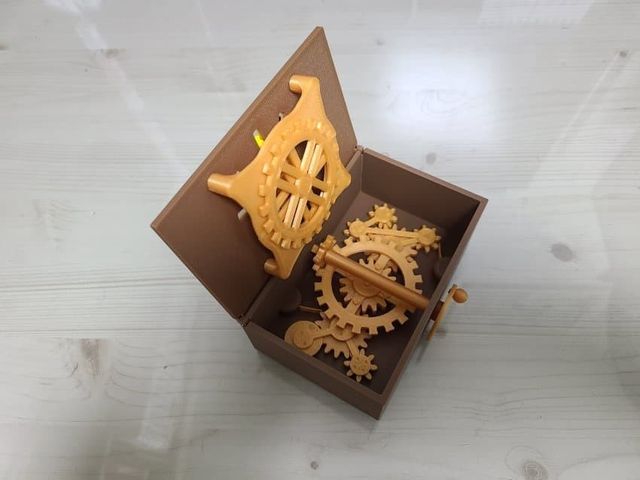

잘 끼워주면

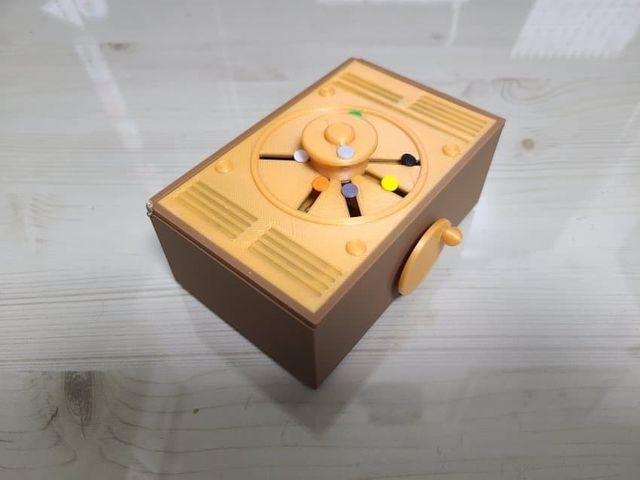

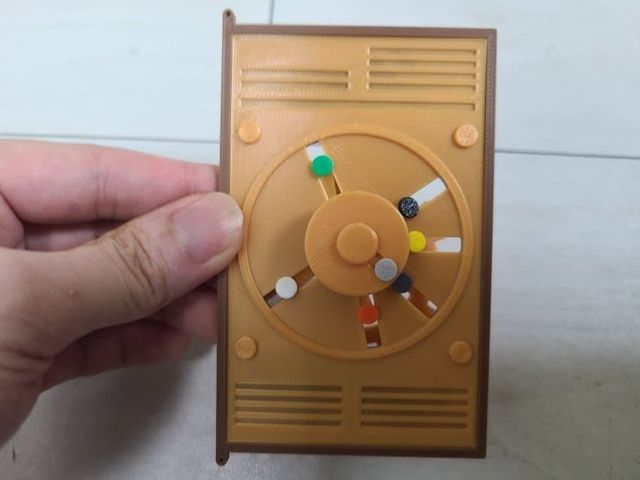

완성
작동 영상으로 마무리
