만년필 만들기

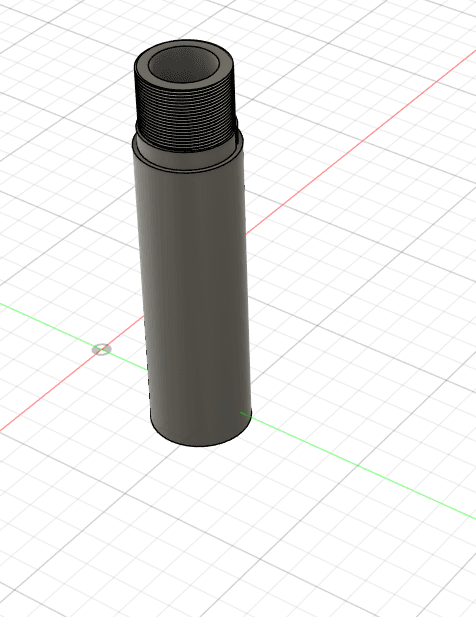

1. 본체를 설계

적당한 피치와 길이, 두께를 생각해서 만듭니다. 디자인은 나중으로 미루고요.

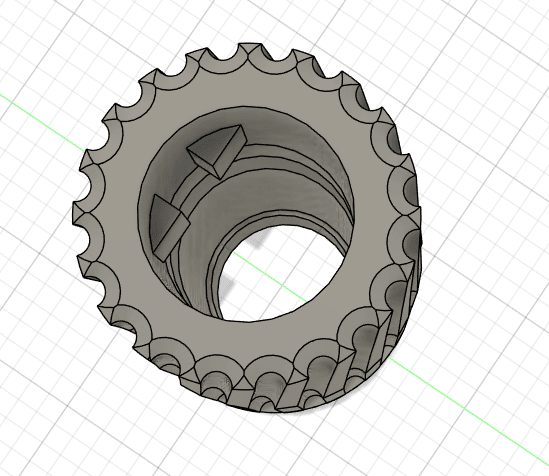

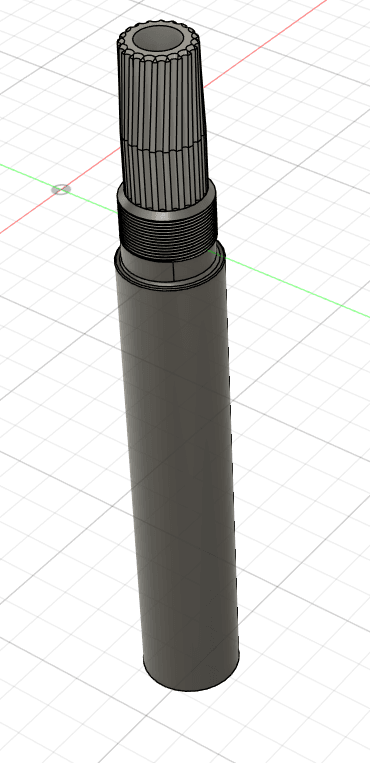

2. 그립을 설계

그립감, 피드와 닙이 들어갈 길이 등을 잘 계산해서 수치를 계산합니다.

6.82 직경이면 적당히 추가 가공하여서 바로 쓸 수 있는 직경으로 계산하였습니다.

라미 기준입니다.

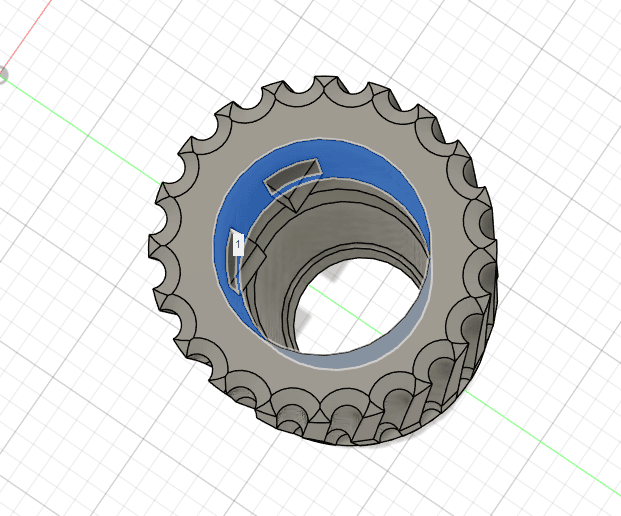

잉크가 묻었을 때 빠지기 쉽게 널링을 주면서 계산합니다. 선반 작업으로 만들기 쉬운 구조가 단가가 쌉니다.

본체와의 결합에 맞게 탭을 계산해주고 다음으로 넘어갑니다.

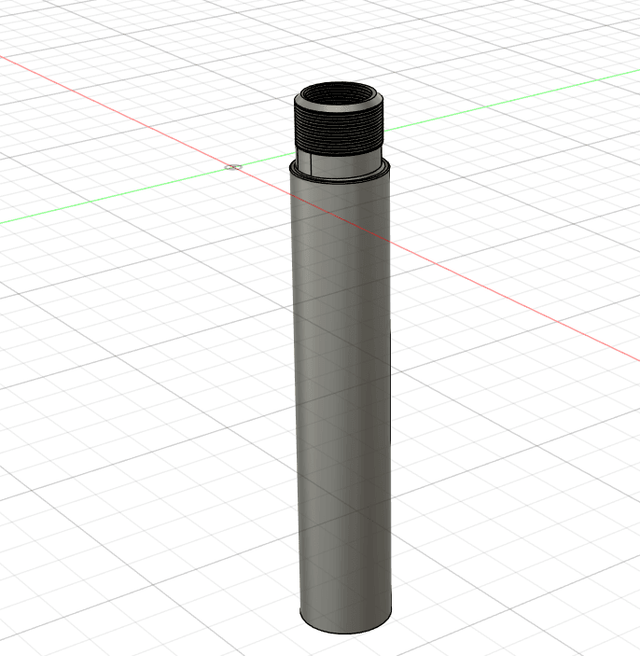

3. 뚜껑 설계

뚜껑을 설계합니다. 본체와 비슷합니다.

닙이 어디 부딪히지 않게 잘 계산해서 만듭니다.

4. 장식물 설계하기

저는 모이사나이트를 박을거라 프론트캡, 엔드캡을 별도로 만들었습니다. 이 부분은 그립, 캡링과 함께 스틸로 만들 생각입니다.

다이아몬드 등 보석의 가공 각도를 상식적으로 알아두면 적용하기 좋습니다. 100도 정도가 적합합니다.

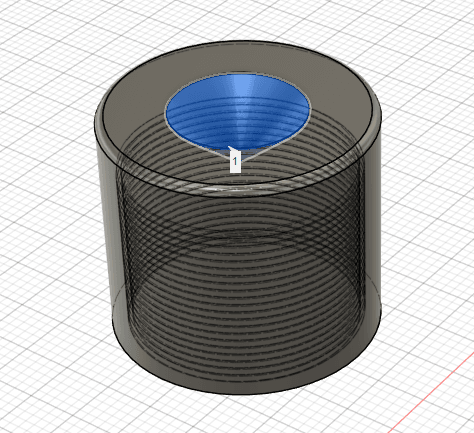

보석을 박기 좋게 각도를 맞추어서 파줍니다.

캡 링도 만들어주고요.

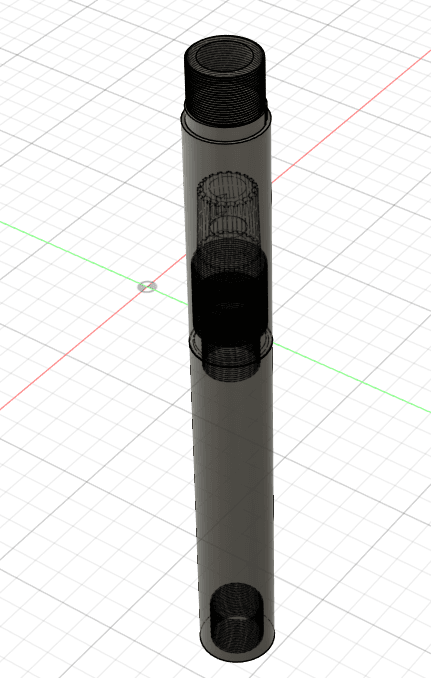

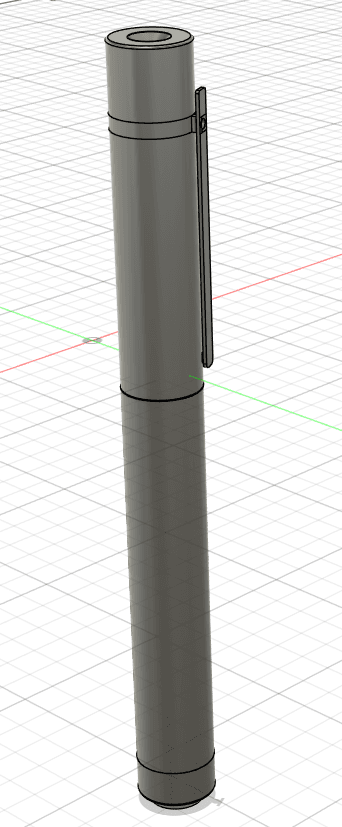

결합하면

요런 모양이 됩니다.

이제 세부 디자인을 하면 자기에게 맞는 만년필이 됩니다.

저는 다만 샘플로 만들거라서 이대로 설계 확정하고 제작에 들어갑니다.

5. 만들기

과정을 안 찍었네요.

본체는 레진으로 만들고

금속 파츠는 SLM (레이저 소결) 로 316L 스테인리스 스틸로 만들어서 결합합니다.

닙과 피드는 라미가 가장 부품 구하기 쉬워서(중국산이건 정품이건요) 라미로 갑니다.

보석은 모이사나이트. 2017년까진 1캐럿에 50만원이었는데 요즘은 1캐럿에 2만원입니다. 특허가 풀렸거든요. 경도는 9.5정도로 다이아몬드와 유사한데 광택은 다이아몬드보다 더 좋아서 장식용으로 사용하긴 적합합니다.

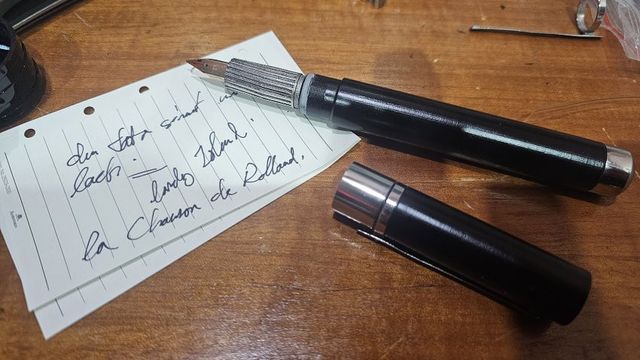

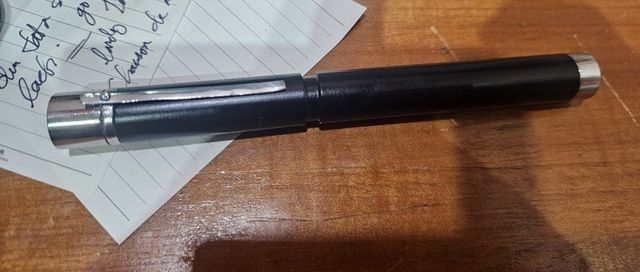

짠.

다음에는 디자인을 적용해볼 예정입니다.

닙과 피드, 컨버터의 직경, 길이만 버니어 캘리퍼스로 측정해준다면 껍데기 만드는건 상당히 쉬우니, 캐드나 퓨전 다룰 줄 아시는 분들이라면

자작 만년필 만들기가 어렵지 않을 것입니다.

다만 컨버터의 경우에는 미묘한 수치 잡는게 쉽지 않으니까 카트리지를 박을 생각으로 만드는게 조금 더 편할겁니다.
