KAIST, 실리콘 한계 넘는 양극성 반도체 소자 개발

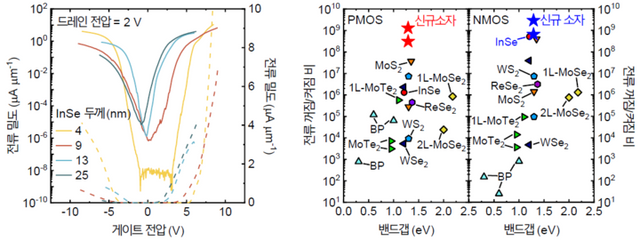

기존 소자와 비교한 신규 개발 소자 양극성 반도체 특성 및 높은 전류 꺼짐켜짐 비. [사진=KAIST]

[이뉴스투데이 고선호 기자] KAIST는 전기및전자공학부 이가영 교수 연구팀이 나노 반도체 인듐 셀레나이드(InSe) 기반 혁신적인 양극성 다기능 트랜지스터를 개발했다고 30일 밝혔다.

인듐 셀레나이드는 N형 반도체로만 사용되어 왔는데, 이는 P형 반도체 및 상보적 회로 구현에 필요한 양(P) 전하를 띄는 정공을 유도하기 어렵다는 문제 때문으로 이는 상용화의 큰 걸림돌로 작용해 왔다.

이가영 교수 연구팀은 정공 유도를 위해 추가적인 공정이나 다른 물질을 접목하는 다양한 시도에도 해결되지 못했던 문제점을 새로운 소자 구조 설계를 통해 해결했다. 이번에 공개된 양극성 반도체 소자는 N형과 P형 트랜지스터에 모두 적용이 가능하다.

연구팀은 인듐 셀레나이드 하부에 전극을 배치하고 금속-반도체 접합 특성을 개선함으로써, 전자와 정공이 선택적으로 흐를 수 있는 양극성 특성을 구현하는 데 성공했다.

특히 이번 연구에서는 N형 및 P형 전류 꺼짐·켜짐 비가 모두 109(10억) 이상에 달하는 우수한 성능을 기록했다. 실리콘 반도체 소자의 경우 일반적으로 108 이하 꺼짐·켜짐 비의 단극성 구동을 띄며, N형과 P형 구동이 동시에 가능한 양극성 2차원 반도체의 경우도 N형과 P형 꺼짐/켜짐 비가 동시에 108 이상인 경우는 없었다.

이 교수는 “다기능 소자들은 일반적으로 복잡한 공정 과정과 구조를 요구해 제작과 집적에 어려움이 있다. 그러나 이번 연구에서는 간단한 부분 게이트 구조를 도입해 하나의 소자에서 다양한 기능을 구현할 수 있는 다기능 소자를 제작하는 데 성공했다”며 “이 기술은 공정 효율성을 높이고 회로 설계 유연성 향상에 기여할 것으로 기대된다”고 설명했다.

KAIST 전기및전자공학부 김민수 석박통합과정, 염동주 석사과정, 석용욱 박사과정 학생이 공동 제1 저자로 참여한 이번 연구는 나노 물리 분야 저명 국제 학술지 ‘나노 레터스(Nano Letters)’에 지난 18일자 출판됐으며 동시에 저널 표지 논문으로 채택됐다.
