KAIST, 미래 반도체 소재 나노 분석 정확도 향상 기술 개발

[사진=KAIST]

[이뉴스투데이 고선호 기자] KAIST는 신소재공학과 홍승범 교수 연구팀이 미국 버클리 대학 레인 마틴(Lane W. Martin) 교수팀과의 국제 공동연구를 통해, 주사탐침현미경 측정의 최대 난제였던 신호 정확도를 저해하는 핵심 요인을 규명하고 이를 제어하는 획기적인 방법을 개발했다고 18일 밝혔다.

연구팀은 현미경 탐침과 시료 표면 사이에 존재하는 비접촉 유전 간극이 측정 오차의 주요 원인임을 밝혀냈다.

이 간극은 측정환경에서 쉽게 변조되거나 오염물질로 채워져 있어 전기적 측정에 큰 영향을 미치는 것으로 나타났다.

이에 연구진은 물과 같은 고유전율 유체를 이용해 이 간극을 채우는 방법을 고안, 나노스케일 분극 전환 전압 측정의 정밀도를 8배 이상 향상했다. 이러한 접근은 기존의 대칭 커패시터 구조에서 얻은 결과와 거의 일치하는 값을 얻을 수 있어, 강유전체 박막의 특성 분석에 새로운 장을 열 것으로 기대되고 있다.

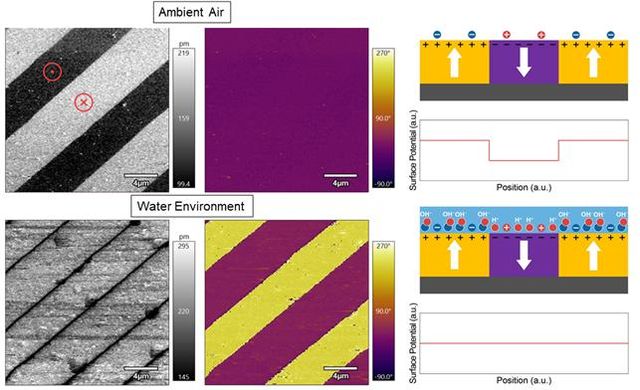

특히 연구진은 규칙적으로 위아래 전기적 특성이 정렬된 리튬 니오베이트(PPLN, 광학 및 전자 소자에 사용되는 특수 결정) 물질에 물을 매개체로 사용했을 때 기존보다 월등히 높은 정밀도의 압전 반응력 현미경(PFM, 물질의 미세 전기적 특성을 관찰하는 특수 현미경) 측정에 성공했다.

홍 교수는 "이번 발견은 미세 탐침을 활용한 나노스케일 측정 기술의 불확실성 문제를 해결할 수 있는 기반 연구이며, 강유전체뿐만 아니라 다양한 기능성 재료의 전기적 특성 분석에 널리 적용될 수 있을 것”이라고 전망했다.

KAIST 신소재공학과 엄성문 박사과정이 제 1저자로, 김연규 박사과정이 공저자로 참여한 이번 연구 결과는 국제 학술지 ‘어드밴스드 펑셔널 머티리얼즈(Advanced Functional Materials)'에 지난 9월 2일 자 출판됐다.
