슻 oled 블랙 스크린 작업일지 5

내용:

이전 작업 내용..

1편

2편

3편

4편

드디어 기다리던 자재가 왔따~!! MAX17050~!!!

Fuel Gauge라고 배터리 상태를 읽는 역할을 하나봄

이렇게 생겼는데 이전 작업에서 보았듯이 칩 아래 땜 포인트가 있어서 납땜 인두로는 작업이 안됨..

인두기도 T12라는 알리 인두기를 쓰는데

열풍기도 알아보니 T12 온도조절 열풍기가 있더라고

깔맞춤으로 비슷하게 생긴것중에 가성비로 구매함 한 3만정도?

무튼 돌아와서

저번에 떼면서 보니 칩이 너무 작아서 이번엔 돋보기도 가져옴 ㅋㅋ

ㅋㅋ 다들 모니터 보는데 나 너무 초라해보이네 ㅋㅋㅋ

근데 나도 삼안 현미경 갖고싶다 그냥 피규어로 갖고싶음 .... 나도 화면에 띄우고 간지나게 할래 작업 ㅋㅋ

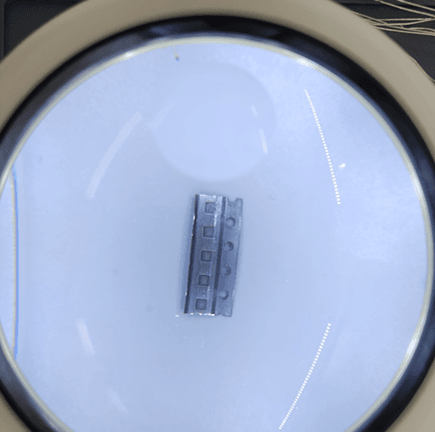

그 와중에 붙이다 실패할 수 있을 것 같아서 5개 구매함 ㅋㅋㅋㅋ

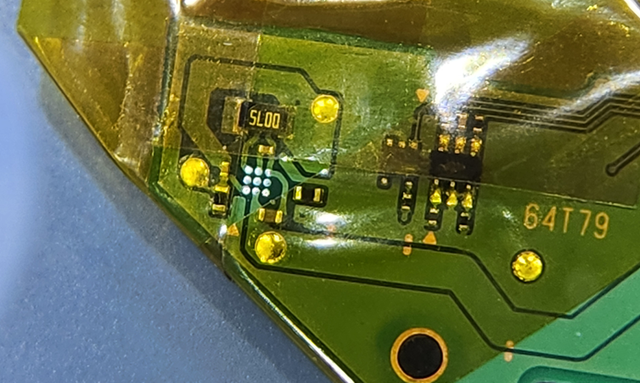

이제 다시 칩 붙이려고 주변에 테이프로 작은 부품들 안날라가게 고정했다

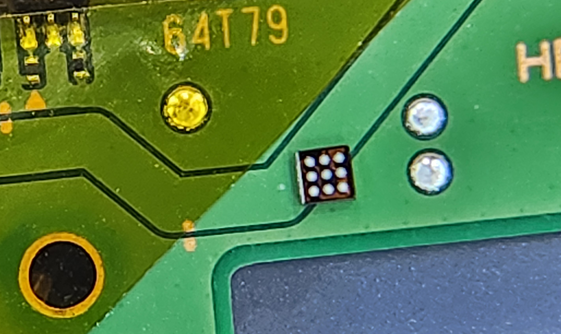

칩 뒤에 이렇게 볼록하게 납이 되어있어서 그냥 열풍기로 하면 붙는 방식인가봄

물론 플럭스를 많이 바르고 하는 영상들 따라서 무적의 380도로 조지기 시작~!

뭔가 붙는 느낌적인 느낌이 나서 열로 하던것 멈추고 확인했는데 ㅋㅋㅋ

아래 삼각형이랑 칩 위에 점을 맞추라고 알려준 레붕이의 조언과 기타 구글 사진들과 비교해보니

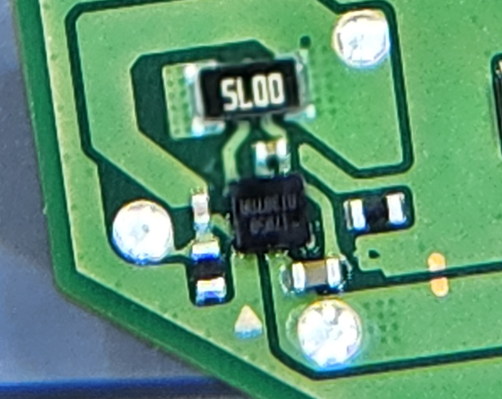

90도 돌아감 ㅋㅋㅋ 무튼 떼서 다시 붙이는데

이게 이미 납이 한번 녹았다가 떼고 다시 하려니 잘 안붙더라

칩하나 버리고 다시 집중해서 붙여봄~!

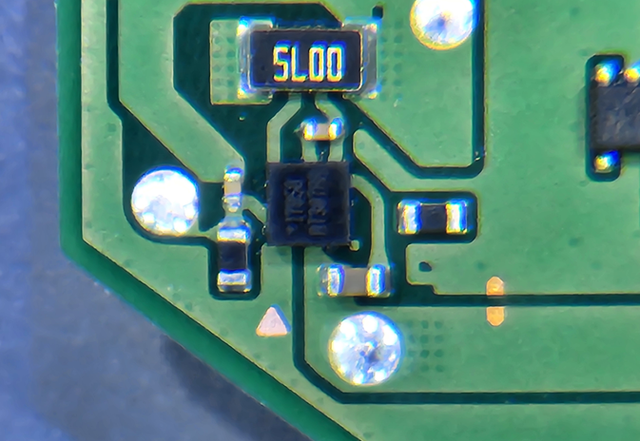

이번엔  좀 잘 붙은 것 같음 ㅋㅋ 근데 안이 안보이니까 완전 떨리더라

 조심히 하나하나 다시 연결하고 전원을 켬~!!!

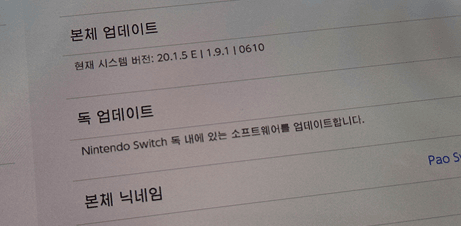

으어~!!!! 드디어~!!! 정보도 잘 뜬다~!

다행히 잘 붙었어~!!

에뮤낸드도 잘 접속 되고 ~!!

충전도 잘된다~!

첨에 말아먹고 블랙스크린에서 포기하고 버려야하나 싶었는데....

글 읽어주고 점검 포인트 툭툭 던져주는 레겔러들 댓글 하나하나 진짜 도움 많이 됬구~!

각 작업일지에 디테일한 포인트 알려준 삼냥님에도 감사하구

응원 해준 레겔러들도 너무 감사함~!!
